De quais elementos o aço é feito: a resposta direta
O aço é fundamentalmente uma liga de ferro e carbono , com o carbono normalmente representando entre 0,02% e 2,14% do peso total. Além desses dois elementos principais, a maior parte do aço comercial também contém manganês, silício, fósforo e enxofre em quantidades variadas, juntamente com elementos de liga adicionados intencionalmente, como cromo, níquel, molibdênio, vanádio, cobre, boro, titânio e nióbio. No aço carbono simples, o ferro representa cerca de 98% a 99,5% do material, enquanto nas ligas utilizadas para forjamento de aço e componentes de máquinas pesadas, o teor de ferro pode cair para 70% ou menos quando o cromo, o níquel e outros elementos são misturados em porcentagens mais altas. A combinação exata de elementos determina se um lote de aço se tornará uma placa estrutural macia, aço para ferramentas endurecido, aço inoxidável resistente à corrosão ou uma liga forjada projetada para sobreviver a esforços mecânicos extremos.
Compreender essa composição elementar é importante porque cada elemento adicional muda o comportamento do aço durante a fusão, laminação e forjamento. Um comprador que compra flanges, eixos ou engrenagens forjadas precisa saber não apenas o nome da classe, mas também as faixas percentuais reais de cada elemento, uma vez que esses números determinam dureza, ductilidade, soldabilidade, usinabilidade e resistência ao desgaste a longo prazo. Na prática, não existem dois calores de aço quimicamente idênticos até a última casa decimal, razão pela qual as usinas emitem um registro de composição específico do calor para cada lote que sai do forno.
O restante deste guia aborda cada elemento individualmente, explica como esses elementos interagem quando o aço é aquecido e moldado por forjamento e termina com uma tabela de referência detalhada e perguntas frequentes cobrindo os pontos de confusão mais comuns que compradores e engenheiros enfrentam ao ler uma folha de composição química.
Ferro e Carbonoo: Os Dois Elementoos Fundamentais
O ferro é o metal base que dá volume ao aço, mas o ferro puro por si só é relativamente macio e não possui a resistência necessária para uso estrutural ou mecânico. A adição de carbono transforma o ferro em aço, prendendo os átomos de carbono na estrutura cristalina do ferro, um processo que restringe o movimento das discordâncias dentro do metal e aumenta dramaticamente a dureza e a resistência à tração. Esta relação não é linear em todo o intervalo. O aço de baixo carbono, às vezes chamado de aço-carbono, retém o carbono entre aproximadamente 0,05% e 0,25% e permanece macio o suficiente para dobrar, soldar e usinar com facilidade. O aço de médio carbono tem entre 0,25% e 0,60% de carbono e atinge um equilíbrio entre resistência e trabalhabilidade, razão pela qual classes como 1045 e 4140 são escolhas comuns para peças forjadas automotivas e industriais. O aço com alto teor de carbono sobe para 0,60% a 1,50% de carbono e é valorizado por arestas de corte e superfícies de desgaste, embora se torne visivelmente mais difícil de soldar ou dobrar sem rachar.
O próprio ferro existe em mais de uma forma de cristal, dependendo da temperatura, e esse comportamento é a razão pela qual o carbono tem um efeito tão descomunal no aço. Abaixo de cerca de 912°C, o ferro mantém um arranjo cúbico de corpo centrado chamado ferrita, que só pode dissolver uma pequena fração de um por cento do carbono. Entre aproximadamente 912°C e 1394°C, o ferro muda para um arranjo cúbico de face centrada chamado austenita, que pode dissolver muito mais carbono, até cerca de 2,14% no seu máximo. Essa diferença na solubilidade é o que permite que o tratamento térmico funcione: o aquecimento do aço na faixa da austenita dissolve o carbono uniformemente em toda a estrutura e, em seguida, o resfriamento rápido retém esse carbono em um arranjo tenso e supersaturado chamado martensita, que é extremamente duro, mas quebradiço, a menos que seja temperado posteriormente.
Por que o conteúdo de carbono não pode simplesmente ser maximizado
O aumento do teor de carbono aumenta o limite de escoamento e a dureza, mas tem um custo direto para a ductilidade, a resistência ao impacto e a soldabilidade. Quando o teor de carbono ultrapassa aproximadamente 0,23%, as juntas soldadas tornam-se propensas a rachar, a menos que sejam usados pré-aquecimento e resfriamento controlado. Esta é uma das razões pelas quais os aços estruturais destinados à soldagem são mantidos abaixo de 0,25% de carbono, enquanto as operações de forjamento de aço que produzem componentes não soldados e tratados termicamente podem aumentar o carbono para alcançar uma dureza superior após têmpera e revenido. Os engenheiros referem-se constantemente a esta compensação ao selecionar uma classe, uma vez que uma peça que necessita de resistência e capacidade de absorver impactos repentinos sem quebrar, como um virabrequim forjado ou um pino estrutural, geralmente fica na faixa de carbono médio, em vez de em qualquer um dos extremos.
Como o conteúdo de carbono é medido e verificado
Os produtores de aço modernos verificam o teor de carbono utilizando espectrometria de emissão óptica, onde uma pequena faísca é lançada sobre uma amostra polida e a luz emitida é analisada para identificar e quantificar cada elemento presente em segundos. A análise de combustão é usada especificamente como uma verificação secundária de carbono e enxofre, queimando uma pequena amostra em uma atmosfera controlada de oxigênio e medindo o dióxido de carbono resultante. Ambos os métodos substituíram quase inteiramente as antigas técnicas de titulação química úmida porque são mais rápidos e repetíveis em grandes volumes de produção, o que é extremamente importante para operações de forjamento que precisam de química consistente, calor após calor.
| Classificação do Aço | Faixa de conteúdo de carbono | Aplicação Típica |
|---|---|---|
| Baixo Carbono (Suave) | 0,05% - 0,25% | Painéis de carroceria automotiva, vigas estruturais |
| Carbono Médio | 0,25% - 0,60% | Eixos forjados, engrenagens, virabrequins |
| Alto Carbono (Ferramenta) | 0,60% - 1,50% | Ferramentas de corte, matrizes, lâminas |
| Carbono ultra-alto | 1,25% - 2,00% | Componentes especiais de desgaste, fio |
| Limiar de Ferro Fundido | Acima de 2,14% | Não é mais classificado como aço |
Elementos residuais e residuais que ainda importam
Nem todos os elementos do aço são adicionados propositalmente. O fósforo e o enxofre entram na mistura como subprodutos residuais do minério bruto e da sucata usada na fusão, e as usinas trabalham para manter ambos abaixo dos limites estritos, devido ao quão perturbadores eles são para o desempenho mecânico.
Fósforo
Fósforo segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Enxofre
Enxofre causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxigênio, Nitrogênio e Hidrogênio
Os gases residuais absorvidos durante a fusão também podem afetar a qualidade do aço. O oxigênio forma inclusões não metálicas que enfraquecem a matriz, o nitrogênio pode causar fragilização por envelhecimento ao longo do tempo e o hidrogênio é famoso por causar rachaduras retardadas em seções forjadas espessas se não for removido por meio de desgaseificação a vácuo antes de o aço ser fundido e forjado. As práticas modernas de forno elétrico a arco e de refino em panela tornaram o controle desses gases residuais muito mais preciso do que nas décadas passadas, o que é parte da razão pela qual os componentes de aço forjado produzidos hoje possuem propriedades mecânicas mais consistentes do que as peças equivalentes fabricadas há uma geração.
Outros elementos residuais
A produção de aço baseada em sucata, que agora fornece uma grande parte da produção global, pode introduzir pequenas quantidades residuais de estanho, arsénico e antimónio, transportadas de fontes mistas de sucata. Esses elementos não são adicionados intencionalmente e normalmente ficam abaixo de 0,05% cada, mas em combinação eles podem contribuir para a fragilização por revenido em seções forjadas pesadas que passam por resfriamento lento através de uma faixa de temperatura intermediária específica. Os produtores que fornecem peças forjadas críticas monitoram o total combinado desses elementos residuais, em vez de tratar cada um deles isoladamente.
Como os elementos moldam a microestrutura interna do aço
As porcentagens de cada elemento importam menos por si só do que como influenciam a estrutura cristalina microscópica que se forma à medida que o aço esfria. Quatro estruturas surgem repetidamente em qualquer discussão sobre o desempenho do aço forjado.
Ferrita
Ferrita is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlita
Perlita is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martensita
Martensita forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainita
Bainita forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Cada elemento de liga discutido anteriormente neste guia finalmente ganha seu lugar em uma especificação de aço devido à forma como ele muda os limites entre essas quatro estruturas, seja diminuindo a taxa de resfriamento necessária para evitar a perlita, estabilizando a austenita em temperaturas mais baixas ou fixando os limites dos grãos para que qualquer estrutura que se forme permaneça fina e uniforme em vez de grosseira.
Siderurgia e refino: como o conteúdo dos elementos é controlado
As porcentagens dos elementos não são simplesmente misturadas como uma receita. Eles são o resultado final de uma sequência de etapas de refinamento em que cada uma remove ou adiciona elementos específicos em uma ordem controlada.
- A carga de matéria-prima começa com o minério de ferro reduzido em um alto-forno para produzir ferro-gusa líquido ou com sucata de aço reciclada derretida em um forno elétrico a arco, com a escolha entre rotas determinada em grande parte pelos custos regionais de energia e pela disponibilidade de sucata.
- O refino primário em um forno de oxigênio básico ou forno elétrico a arco sopra oxigênio através do fundido para retirar o excesso de carbono, silício e fósforo do ferro bruto, reduzindo a composição em direção a um alvo aproximado antes do início de ajustes mais precisos.
- Segue-se a metalurgia de panela, onde o fundido é transferido para um recipiente separado e adições precisas de manganês, cromo, níquel, molibdênio e outros elementos de liga são feitas para atingir o alvo químico exato para o grau pretendido.
- A desgaseificação a vácuo remove o hidrogênio dissolvido, o nitrogênio e o oxigênio residual, o que é especialmente crítico para o aço destinado a grandes seções forjadas, onde o gás aprisionado pode causar descamação ou rachaduras internas quando a peça esfria.
- A fundição contínua solidifica o fundido refinado em tarugos, blocos ou placas, e uma amostra deste estágio torna-se a análise térmica oficial que acompanha o material através da laminação e, eventualmente, na forjaria.
Cada um desses estágios existe especificamente para controlar o conteúdo do elemento dentro de uma faixa estreita, e qualquer atalho tomado em um estágio aparece mais tarde como uma inconsistência que uma prensa de forjamento exporá imediatamente na forma de rachaduras na superfície ou fluxo irregular de grãos.
Como o conteúdo do elemento se comporta durante o processo de forjamento de aço

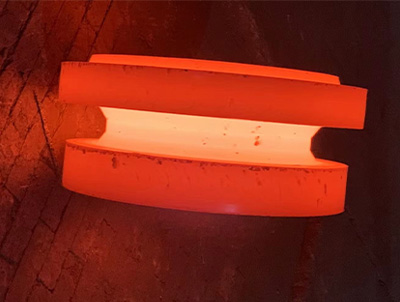

O forjamento de aço remodela um tarugo aquecido usando força compressiva, e a composição elementar desse tarugo governa diretamente como ele responde sob o martelo ou a prensa. A compreensão dessa sequência ajuda a explicar por que as especificações de forjamento fazem referência à química exata, em vez de apenas ao nome da classe.
- O tarugo é aquecido na faixa de temperatura austenítica, normalmente entre 1100°C e 1250°C para graus de médio carbono e baixa liga, onde a estrutura ferro-carbono se torna macia o suficiente para se deformar sem rachar.
- O carbono e os elementos de liga, como o cromo e o molibdênio, aumentam a temperatura na qual o material começa a amolecer, e é por isso que os tarugos forjados com ligas mais altas exigem um controle mais rígido do forno para evitar o subaquecimento, que pode causar rachaduras, ou o superaquecimento, que torna a estrutura do grão mais grosseira.
- Durante a deformação, elementos como vanádio e nióbio fixam os limites dos grãos no lugar, mantendo a estrutura cristalina fina mesmo quando o metal é comprimido e remodelado, o que melhora diretamente a resistência e a resistência à fadiga do forjamento acabado.
- Após o forjamento, a peça é resfriada e frequentemente tratada termicamente. O teor de molibdênio e cromo determina a profundidade com que a peça pode ser endurecida durante a têmpera, enquanto o teor de manganês influencia como o aço responde ao revenimento posterior.
- Enxofre and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
É por isso que os fornecedores de forjados normalmente publicam uma folha completa de composição química junto com os dados de propriedades mecânicas, em vez de confiar apenas na designação da classe. Dois lotes rotulados com o mesmo grau ainda podem se comportar de maneira diferente na prensa se a proporção de manganês para enxofre ou o conteúdo de oligoelementos variar, mesmo que ligeiramente.
Fluxo de grãos e distribuição de elementos
Um benefício exclusivo do forjamento, em comparação com a fundição ou usinagem a partir de barras, é que a deformação compressiva alinha a estrutura interna do grão ao longo do formato da peça acabada, em vez de cortá-la. Elementos de liga que refinam o tamanho do grão, particularmente vanádio, titânio e nióbio, amplificam esse benefício porque um tamanho de grão inicial mais fino se traduz em uma linha de fluxo mais contínua e de maior integridade quando a peça é totalmente forjada, o que é um dos principais motivos pelos quais os componentes forjados superam consistentemente os equivalentes fundidos ou usinados em aplicações críticas de fadiga, como virabrequins, bielas e peças brutas de engrenagens.
Controle de temperatura em diferentes famílias de ligas
Os tarugos de aço carbono simples toleram uma janela de temperatura de forjamento relativamente ampla, mas à medida que o teor de cromo, molibdênio e níquel aumenta, essa janela diminui consideravelmente. Os tarugos de aço para ferramentas de alta liga e de aço inoxidável muitas vezes precisam permanecer dentro de uma faixa tão estreita quanto 50°C para evitar deformação incompleta na extremidade inferior ou crescimento excessivo de grãos e potencial derretimento incipiente de inclusões de baixo ponto de fusão na extremidade superior. Esta é uma das razões pelas quais as oficinas de forja especializadas em trabalhos de aço inoxidável ou de alta liga mantêm uma instrumentação de forno mais rigorosa e verificações de temperatura mais frequentes do que as oficinas focadas exclusivamente em aço carbono simples.
Composição dos Elementos em Classes de Aço Comuns
Os sistemas de nomenclatura de classes de aço, principalmente os códigos AISI e SAE de quatro dígitos, são construídos diretamente em torno do conteúdo do elemento. A leitura correta de um número de classe revela a maior parte da composição do aço, sem a necessidade de um relatório de laboratório completo. No sistema padrão de quatro dígitos, os dois primeiros dígitos indicam o elemento ou família de liga primária, enquanto os dois últimos dígitos aproximam o conteúdo de carbono em centésimos de por cento, de modo que uma classe como 4140 sinaliza uma família de ligas de cromo-molibdênio com aproximadamente 0,40% de carbono.
| Nota | Carbon | Elementos-chave de liga | Uso Comum |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Eixos gerais, peças de baixo estresse |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Engrenagens forjadas, eixos |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Tubos forjados, conexões, peças aeroespaciais |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Eixos forjados, ferramentas, acessórios |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Peças fortemente tensionadas e carregadas de fadiga |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Engrenagens forjadas carburadas, pinos |
| 304 Inox | 0,08% no máximo | Cr 18% - 20%, Ni 8% - 10,5% | Acessórios resistentes à corrosão, vasos |
| 316 Inox | 0,08% no máximo | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Forjados de processamento marítimo e químico |
| Aço ferramenta H13 | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Matrizes de fundição forjadas e usinadas |
Observe como o conteúdo de ferro nunca é listado diretamente nessas tabelas. É simplesmente entendido como o restante, uma vez que carbono, manganês, cromo, níquel e outros elementos são subtraídos de 100%, razão pela qual o ferro às vezes é chamado de elemento de equilíbrio em uma planilha de composição química.
Família de aço inoxidável: variações de elementos explicadas
O aço inoxidável não é um material único, mas uma família de ligas agrupadas pela forma como seus elementos organizam a estrutura cristalina subjacente. A compreensão dessas subfamílias esclarece por que as porcentagens dos elementos mudam tanto entre os tipos que todos se enquadram no mesmo rótulo geral de aço inoxidável.
Aço Inoxidável Austenítico
Os graus austeníticos como 304 e 316 dependem de alto teor de níquel, normalmente 8% ou mais, para manter a estrutura da austenita estável mesmo à temperatura ambiente, em vez de se transformar em ferrita durante o resfriamento. Isso proporciona excelente ductilidade e tenacidade ao aço inoxidável austenítico, juntamente com o benefício adicional de ser não magnético, embora não possa ser endurecido por meio de tratamento térmico da mesma forma que os aços forjados de carbono e de baixa liga.
Aço Inoxidável Ferrítico
Os graus ferríticos mantêm o teor de níquel baixo ou totalmente ausente e dependem apenas do cromo, geralmente entre 10,5% e 18%, para fornecer resistência à corrosão. Como essas classes permanecem magnéticas e não podem ser significativamente endurecidas por tratamento térmico, elas são escolhidas mais pela resistência econômica à corrosão em aplicações estruturais menos exigentes do que para componentes forjados de alta resistência.
Aço Inoxidável Martensítico
Os graus de aço inoxidável martensítico combinam teor moderado de cromo, normalmente de 12% a 18%, com carbono suficiente para permitir a mesma resposta de endurecimento por têmpera e revenido usada em aço carbono e aço de baixa liga. Isso torna o aço inoxidável martensítico a família preferida para componentes inoxidáveis forjados que necessitam de resistência à corrosão e alta dureza, como componentes de válvulas, talheres e alguns eixos de bombas.
Aço Inoxidável Duplex
As classes duplex equilibram partes aproximadamente iguais de austenita e ferrita controlando cuidadosamente o cromo, o níquel e o nitrogênio juntos, produzindo uma estrutura que combina a resistência das classes ferríticas com grande parte da tenacidade e soldabilidade das classes austeníticas. Esse equilíbrio torna o aço inoxidável duplex cada vez mais comum em conexões forjadas offshore e de processamento químico que enfrentam altas cargas mecânicas e ambientes corrosivos agressivos.
Elementos de aço ferramenta e liga de alto desempenho
O aço ferramenta representa o extremo da complexidade da liga, onde vários elementos formadores de metal duro são combinados deliberadamente para alcançar resistência ao desgaste e ao calor muito além do que o aço-liga padrão pode oferecer.
Aço para ferramentas para trabalho a frio
Classes para trabalho a frio, como D2, dependem de alto teor de cromo, geralmente de 11% a 13%, combinado com carbono elevado para formar abundantes carbonetos de cromo duro em toda a microestrutura. Esses carbonetos conferem ao aço resistência excepcional ao desgaste abrasivo em aplicações como matrizes de corte e lâminas de cisalhamento, embora o alto volume de carboneto possa tornar o material mais frágil do que o aço para ferramentas de liga inferior.
Aço para ferramentas de trabalho a quente
Classes de trabalho a quente, como H13, usam cromo, molibdênio e vanádio juntos para resistir ao amolecimento nas temperaturas elevadas encontradas nas próprias matrizes de fundição sob pressão e forjamento. Como essas matrizes são repetidamente aquecidas e resfriadas à medida que o metal quente é pressionado ou fundido contra elas, a resistência à fadiga térmica é tão importante quanto a dureza bruta, e é por isso que o equilíbrio dos elementos no aço para trabalho a quente favorece a resistência sustentada em altas temperaturas em relação à dureza máxima à temperatura ambiente.
Aço Rápido
O aço rápido aumenta ainda mais o conteúdo da liga, combinando tungstênio ou molibdênio com vanádio e às vezes cobalto para manter uma aresta de corte afiada, mesmo quando o atrito aumenta a temperatura da ferramenta durante a usinagem em alta velocidade. O nome reflete a vantagem original que essas classes ofereciam em relação ao aço para ferramentas de carbono simples mais antigo, que perdia sua dureza e ficava cego rapidamente à medida que as velocidades de corte e o calor resultante aumentavam.
Equivalente de carbono: combinando elementos em um número
Como muitos elementos influenciam a temperabilidade e a soldabilidade simultaneamente, os metalúrgicos usam um único valor combinado denominado carbono equivalente, ou CE, para resumir o efeito geral da química completa em um valor. Uma versão amplamente utilizada da fórmula adiciona carbono às frações de manganês, cromo, molibdênio, níquel e cobre.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Um equivalente de carbono mais elevado significa que o aço é mais resistente à deformação e ao desgaste melhor, mas também significa que o material é mais susceptível a fissuras induzidas pelo hidrogénio durante a soldadura e requer pré-aquecimento antes de qualquer junta de soldadura ser feita. Componentes forjados que posteriormente serão soldados em uma montagem maior, como bicos de vasos de pressão ou conexões estruturais, são frequentemente especificados com um limite máximo equivalente de carbono, em vez de apenas uma porcentagem máxima de carbono, uma vez que esse número único captura o efeito combinado de cada elemento de uma só vez.
Como ponto de referência prático, o aço simples de baixo carbono normalmente produz um equivalente de carbono abaixo de 0,35, que solda facilmente com pré-aquecimento mínimo. Classes de médio carbono e baixo teor de liga, como 4140, geralmente ficam entre 0,55 e 0,70, exigindo pré-aquecimento moderado e temperatura interpasse controlada durante a soldagem. O aço ferramenta e os graus de forjamento de alta liga podem elevar o equivalente de carbono acima de 0,90, ponto em que a soldagem é geralmente evitada em favor da união mecânica ou substituição da peça forjada como uma peça única.
Por que o controle preciso de elementos é importante para peças de aço forjado
Uma operação de forjamento aplica uma enorme força de compressão a um tarugo aquecido, e qualquer inconsistência na distribuição dos elementos aparece imediatamente como rachaduras, rasgos ou fluxo irregular de grãos. As usinas que fornecem tarugos para forjamento normalmente mantêm tolerâncias mais rígidas em relação ao manganês, enxofre e fósforo do que as usinas que produzem aço para chapas laminadas simples, porque o processo de forjamento concentra qualquer fraqueza no ponto de deformação máxima. Um tarugo com enxofre ligeiramente elevado que não causaria nenhum problema visível em uma chapa laminada pode rachar completamente quando atingido por um martelo de forjamento.
É também por isso que fornecedores de forjamento respeitáveis testam cada calor de aço e mantêm o registro da composição química de cada lote, em vez de confiar em uma especificação geral de classe. Os compradores que compram flanges, acoplamentos, corpos de válvulas ou eixos de transmissão forjados se beneficiam ao solicitar a análise de calor real, uma vez que ela revela as porcentagens reais de cada elemento, em vez de apenas a faixa nominal impressa em um catálogo.
A consistência dos elementos também afeta a usinagem posterior após o forjamento. Uma peça forjada com inclusões segregadas de sulfeto de manganês pode usinar de maneira desigual, produzindo acabamento superficial inconsistente e desgaste acelerado da ferramenta em algumas áreas da mesma peça. Os compradores que observam variações inexplicáveis no desempenho da usinagem em peças forjadas supostamente idênticas geralmente atribuem a causa raiz à distribuição inconsistente dos elementos dentro do tarugo original, e não a qualquer erro no próprio processo de usinagem.
Perguntas frequentes
Qual é o elemento mais importante do aço além do ferro?
O carbono é o elemento mais influente porque controla diretamente a dureza, a resistência e a ductilidade, mais do que qualquer outra adição. Todos os outros elementos são colocados em camadas sobre a relação ferro-carbono para ajustar uma propriedade específica.
O aço pode existir sem carbono?
Não pela definição padrão. Uma liga com muito baixo teor de carbono, por vezes abaixo de 0,01% de carbono, como o aço maraging, é tecnicamente classificada como aço porque ainda depende de uma matriz de ferro reforçada através de outros mecanismos, mas a grande maioria do aço comercial contém um teor mensurável de carbono.
Por que o aço inoxidável contém tanto cromo?
Cromo content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Maior teor de liga sempre significa aço mais forte?
Não necessariamente. Os elementos de liga alteram propriedades específicas, em vez de simplesmente adicionar resistência geral. O níquel, por exemplo, melhora principalmente a tenacidade e o desempenho em baixas temperaturas, em vez da dureza bruta, enquanto o cromo melhora principalmente a resistência ao desgaste e à corrosão. A combinação certa depende inteiramente de como a peça acabada será utilizada.
Por que as peças forjadas especificam porcentagens exatas dos elementos em vez de apenas um nome de classe?
Porque mesmo pequenas mudanças no teor de manganês, enxofre ou fósforo dentro da faixa permitida para uma classe podem alterar o comportamento do tarugo sob força de compressão durante o forjamento. A química térmica exata permite que os engenheiros prevejam o fluxo dos grãos, o risco de rachaduras e a resposta ao tratamento térmico pós-forjamento com muito mais precisão do que apenas um nome de classe.
O que acontece se o teor de enxofre no aço for muito alto antes do forjamento?
O excesso de enxofre reage com o ferro para formar sulfeto de ferro, que derrete a uma temperatura muito mais baixa do que a matriz de aço circundante. Durante o forjamento a quente, essas inclusões de baixo ponto de fusão podem fazer com que o tarugo se rasgue internamente, um defeito conhecido como falta a quente que é amplamente evitado pela adição de manganês suficiente para ligar o enxofre.
O teor de ferro já foi listado em uma folha de especificações de aço?
O ferro raramente é listado como uma porcentagem específica porque é tratado como o equilíbrio da composição depois que todos os outros elementos são contabilizados. Uma especificação típica de aço carbono listará os máximos de carbono, manganês, fósforo, enxofre e silício, sendo o ferro simplesmente entendido como o restante, geralmente 97% a 99% do peso total.
Por que algumas classes adicionam boro quando o cromo e o molibdênio já melhoram a temperabilidade?
Boro is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Qual é a diferença entre um produto laminado a quente e um forjado feito do mesmo tipo de aço?
Ambos partem da mesma composição química, mas o forjamento aplica uma força compressiva concentrada que alinha o fluxo interno dos grãos ao longo do formato da peça e fecha qualquer porosidade interna que sobrou da fundição. O estoque de barras laminadas a quente tem uma estrutura de grãos mais uniforme e menos direcional. Para componentes críticos à fadiga, o fluxo de grãos alinhado obtido através do forjamento normalmente proporciona melhor desempenho mecânico, mesmo que a química do elemento subjacente seja idêntica.
Como os engenheiros decidem quais elementos de liga especificar para uma nova peça forjada?
A seleção geralmente começa com os requisitos mecânicos da peça, como a resistência à tração necessária, a resistência ao impacto na temperatura de serviço esperada e a resistência à corrosão ou ao desgaste, e depois trabalha retroativamente até uma classe cujas faixas de elementos estabelecidas são conhecidas por fornecerem essas propriedades de forma confiável. Custo, soldabilidade e usinabilidade são avaliados juntamente com o desempenho mecânico puro, uma vez que o aço de maior liga raramente é a escolha mais prática ou econômica para uma determinada aplicação.
