Do que é feita a liga de aço? Guia de composição e forjamento

Resposta Direta

A liga de aço é fundamentalmente feita de ferro e carbono, mas o que transforma o aço comum em aço-liga de alto desempenho é a adição deliberada de um ou mais elementos de liga – como cromo, níquel, molibdênio, manganês, vanádio ou tungstênio – cada um contribuindo com propriedades mecânicas ou químicas específicas. Forjados de liga de aço , produzidos pela moldagem deste material enriquecido sob altas forças de compressão, representam uma das formas estruturalmente mais confiáveis de usinagem de metais na fabricação industrial.

A composição base do aço é o ferro (Fé) normalmente combinado com carbono (C) em níveis que variam de 0,05% a 2,0% em peso . Os elementos de liga são então introduzidos em porcentagens controladas para modificar a dureza, a resistência à tração, a resistência à corrosão, a tenacidade ou a resistência ao calor, dependendo da aplicação. Esta engenharia de composição deliberada é o que separa o aço-liga do aço carbono simples - e é o que torna Forjados de liga de aço tão valorizado em setores exigentes como petróleo e gás, aeroespacial, automotivo e maquinário pesado.

Os elementos principais que compõem o aço-liga

Compreender do que é feito o aço-liga requer observar seus blocos de construção elementares. Cada elemento serve a um propósito – nenhum é adicionado sem uma razão calculada.

Ferro (Fe)

O metal básico primário. O ferro fornece a espinha dorsal estrutural. O ferro puro é relativamente macio e dúctil, razão pela qual carbono e outros elementos de liga são adicionados para aumentar seu desempenho mecânico. O ferro normalmente constitui 97% ou mais da composição total na maioria dos tipos de ligas de aço.

Carbono (C)

O elemento de liga mais crítico. O conteúdo de carbono controla diretamente a dureza e a resistência à tração. Os aços de baixa liga contêm carbono na faixa de 0,15% a 0,50% . Um maior teor de carbono aumenta a dureza, mas reduz a soldabilidade e a tenacidade, exigindo um equilíbrio cuidadoso nas aplicações de forjamento.

Cromo (Cr)

Adicionado em valores de 0,5% a 18% , o cromo melhora drasticamente a resistência à corrosão e a dureza. Em níveis acima de 10,5%, o aço torna-se inoxidável. Em ligas de aço forjadas para aplicações em altas temperaturas, o cromo também estabiliza carbonetos em temperaturas elevadas, evitando o amolecimento sob o calor.

Não

Nãockel (Ni)

Nãockel improves toughness, particularly at low temperatures, and enhances corrosion resistance. It is commonly used in amounts of 1% a 5% em ligas de aço estruturais. Em combinação com o cromo, o níquel cria alguns dos aços-liga mais resistentes ao impacto disponíveis para peças forjadas de vasos de pressão e componentes de turbinas.

Molibdênio (Mo)

Uma das adições mais valiosas em aços-liga de alto desempenho, o molibdênio é normalmente adicionado em 0,15% a 1,0% . Ele aumenta significativamente a temperabilidade, a resistência à fragilização por revenimento e a resistência a altas temperaturas. As peças forjadas de liga de aço usadas em ambientes de perfuração de petróleo e petroquímicos quase sempre contêm molibdênio.

Manganês (Mn)

O manganês contribui para a desoxidação durante a fabricação do aço e melhora a temperabilidade e a resistência à tração. Neutraliza os efeitos nocivos do enxofre formando sulfeto de manganês em vez de sulfeto de ferro. Os níveis normalmente variam de 0,30% a 1,80% em classes de aço-liga padrão.

Como o aço-liga é classificado: baixa liga versus alta liga

Nem todos os aços-liga são iguais em composição ou desempenho. A indústria os divide em duas grandes categorias com base na percentagem total de elementos de liga presentes. Esta classificação tem um impacto direto nos parâmetros de forjamento, nos requisitos de tratamento térmico e nas aplicações de uso final.

Classificação de ligas de aço por conteúdo total de elementos de liga e aplicações típicas
Categoria	Conteúdo total de liga	Elementos de Liga Comuns	Aplicações Típicas
Aço de baixa liga	Menos de 8%	Cr, Mo, Ni, Mn, V	Vasos de pressão, tubulações, peças forjadas estruturais, componentes automotivos
Aço de alta liga	8% ou mais	Cr, Ni, Mo, W, Co	Aeroespacial, turbinas a gás, processamento químico, peças forjadas em alta temperatura
Aço inoxidável (subconjunto)	Acima de 10,5% Cr mínimo	Cr, Ni, Mo	Processamento de alimentos, marítimo, médico, peças forjadas de válvulas
Aço ferramenta (subconjunto)	Ligas variáveis de alto C	W, Mo, Cr, V	Ferramentas de corte, matrizes, moldes, ferramentas de forjamento

Na indústria de forjamento, os aços de baixa liga são responsáveis pela maioria das ligas forjadas de aço produzidas em todo o mundo , principalmente porque oferecem um excelente equilíbrio entre propriedades mecânicas e economia. As classes de alta liga são reservadas para condições extremas de serviço, onde os requisitos de desempenho justificam o aumento do custo do material.

Como a liga de aço é produzida: do minério bruto à composição acabada

A produção de ligas de aço é um processo metalúrgico de vários estágios que requer controle preciso em cada etapa. A compreensão desse processo explica por que a consistência da composição é tão importante nas ligas de aço forjadas – mesmo pequenos desvios na química podem afetar significativamente as propriedades finais da peça forjada.

Fundição de minério de ferro e produção de aço primário

O processo começa em um alto-forno onde minério de ferro, coque e calcário são combinados a temperaturas superiores a 1.500°C . Isso produz ferro-gusa - uma forma de ferro com alto teor de carbono e impurezas. O ferro-gusa é então refinado em um forno básico de oxigênio (BOF) ou forno elétrico a arco (EAF) para reduzir o teor de carbono e remover impurezas indesejadas como enxofre e fósforo, produzindo aço bruto.

Metalurgia Secundária e Adição de Elementos de Liga

Os elementos de liga são adicionados durante a metalurgia secundária, geralmente em um forno panela. Ligas de ferro (ferro-cromo, ferro-molibdênio, ferro-vanádio, etc.) são introduzidas em quantidades precisas para atingir a química desejada. A desgaseificação a vácuo pode ser empregada para minimizar os níveis de hidrogênio e oxigênio – especialmente crítico para peças forjadas de liga de aço que serão submetidas a ambientes de alta tensão. Toda a panela é agitada e amostrada diversas vezes para confirmar a homogeneidade química antes da fundição.

Fundição Contínua ou Fundição de Lingotes

A liga de aço líquida é solidificada em tarugos, blocos, placas ou lingotes, dependendo do processo de forjamento posterior. Para grandes peças forjadas de aço-liga - como anéis forjados, eixos ou corpos de vasos de pressão - fundição de lingote é frequentemente preferido. Os lingotes podem pesar de algumas centenas de quilogramas até mais 300 toneladas métricas . A taxa de solidificação e a geometria do lingote afetam a solidez interna do material, razão pela qual o projeto do lingote faz parte do processo de engenharia de qualidade.

Homogeneização e Condicionamento

Lingotes ou tarugos fundidos são embebidos em fornos de homogeneização a temperaturas tipicamente entre 1.100°C e 1.250°C por longos períodos (até 48 horas para lingotes grandes) para eliminar a segregação — a distribuição desigual de elementos de liga que ocorre durante a solidificação. Esta etapa não é negociável para peças forjadas de liga de aço premium, onde são necessárias propriedades uniformes em toda a seção transversal.

O que diferencia os forjados de liga de aço das peças fundidas ou das barras

Depois que o aço-liga é produzido na forma de lingote ou tarugo, o material passa por forjamento – um processo termomecânico que altera fundamentalmente a estrutura interna do aço e eleva suas propriedades mecânicas muito além do que a fundição ou usinagem a partir de barras pode alcançar.

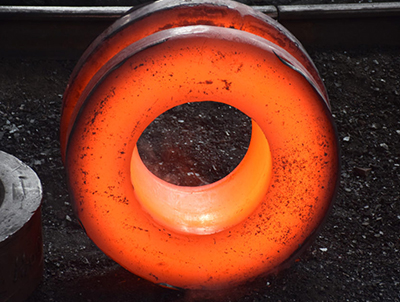

Durante o processo de forjamento, o aço-liga é aquecido até a faixa de temperatura de forjamento - normalmente entre 1.050°C e 1.250°C - e depois moldados através de força compressiva usando prensas hidráulicas, martelos ou equipamentos de laminação de anéis. Este processo de deformação atinge vários resultados críticos:

A porosidade interna e as cavidades de contração da fundição são fechadas e consolidadas, criando um material totalmente denso e sólido.
A estrutura do grão é refinada e alinhada ao longo do formato da peça, criando uma estrutura de fibra direcional que melhora a resistência na direção da tensão primária.
As faixas de inclusão e segregação são quebradas e redistribuídas, reduzindo seu impacto negativo na vida em fadiga.
O trabalho termomecânico introduz densidade de discordância controlada na rede cristalina, o que contribui para maior resistência ao escoamento.

O resultado é que Forjados de liga de aço typically exhibit 20% to 40% higher fatigue strength em comparação com peças fundidas de aço-liga equivalentes com a mesma composição. É por isso que os componentes críticos para a segurança – discos de turbina, trem de pouso, flanges de pressão, comandos de perfuração – são quase sempre especificados como forjados em vez de fundidos.

Classes de aço-liga comuns usadas em peças forjadas e o que elas contêm

A indústria siderúrgica global padronizou centenas de tipos de ligas de aço, cada uma com uma faixa de composição definida e otimizada para características de desempenho específicas. As seguintes classes estão entre as mais amplamente utilizadas em ligas de aço forjadas:

4140

AISI 4140 — Aço Cromo-Molibdênio

Composição: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Um dos aços-liga mais utilizados em todo o mundo. Oferece excelente temperabilidade, resistência à fadiga e tenacidade. Geralmente forjado em eixos, engrenagens, eixos, bielas e juntas de ferramentas para o setor de petróleo e gás. A resistência à tração após o tratamento térmico atinge 950–1.100 MPa dependendo da espessura da seção e da temperatura de revenido.

4340

AISI 4340 — Aço Níquel-Cromo-Molibdênio

Composição: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . Conhecido como uma liga de aço com qualidade aeronáutica, o 4340 oferece excelente resistência e tenacidade mesmo em grandes seções transversais. Peças forjadas de liga de aço feitas de 4340 são usadas em chassis de aeronaves, virabrequins e componentes estruturais de grau de blindagem. A resistência à tração pode exceder 1.400MPa quando adequadamente tratado termicamente.

F22

ASTM A182 F22 — Liga de cromo-molibdênio (2,25Cr-1Mo)

Uma liga de serviço de alta temperatura contendo 2,00–2,50% Cr e 0,87–1,13% Mo . Amplamente especificado para forjamentos de vasos de pressão e tubulações em ambientes petroquímicos e de refinaria. Esta classe mantém a força e resiste ao ataque de hidrogênio em temperaturas de até 550ºC , tornando-o indispensável em flanges de equipamentos de hidroprocessamento, corpos de válvulas e bicos de reatores.

P91

Grau P91 — Aço 9Cr-1Mo modificado

Composição: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Desenvolvido especificamente para serviços de vapor de alta pressão e alta temperatura na geração de energia. As ligas forjadas de aço P91 são usadas em tubulações principais de vapor, coletores e corpos de válvulas operando em temperaturas de até 620ºC . A adição de vanádio e nióbio cria precipitados finos de metal duro que resistem à deformação por fluência ao longo de décadas de serviço.

Tratamento térmico de peças forjadas de liga de aço: revelando as verdadeiras propriedades

A composição da liga de aço define seu potencial, mas o tratamento térmico é o que libera e adapta esse potencial para uma aplicação específica. As peças forjadas de liga de aço quase sempre passam por pelo menos uma operação de tratamento térmico após o forjamento, e muitas passam por vários tratamentos sequenciais.

Normalizando

O forjamento é aquecido a uma temperatura aproximadamente 50°C a 70°C acima da temperatura crítica superior (Ac3) e depois resfriado a ar. A normalização refina a estrutura do grão perturbada durante o forjamento e alivia as tensões residuais. Para aços-liga, as temperaturas de normalização normalmente ficam entre 860°C e 950°C . Este tratamento é frequentemente o primeiro passo antes da têmpera e do revenido.

Têmpera e Revenimento (Q&T)

A têmpera envolve aquecer o forjado até a temperatura de austenitização (normalmente 830°C a 900°C para a maioria dos aços-liga Cr-Mo) e resfriá-los rapidamente em água, óleo ou meio de têmpera de polímero. Isto produz uma microestrutura martensítica com dureza muito alta – muitas vezes acima 50 HRC - mas também alta fragilidade. O revenido então aquece o forjamento martensítico a uma temperatura mais baixa, geralmente entre 540°C e 700°C , para reduzir a fragilidade, mantendo a maior parte da melhoria da resistência. As propriedades mecânicas finais são altamente controláveis através da seleção da temperatura de revenimento.

Recozimento

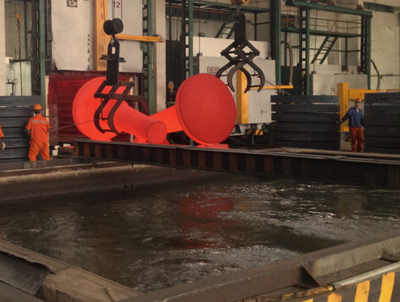

Usado quando o forjamento necessita de máxima suavidade para usinagem ou quando as tensões internas precisam ser totalmente removidas. O recozimento completo envolve o resfriamento lento do forno acima do Ac3, produzindo uma microestrutura predominantemente ferrítico-perlítica. Para algumas peças forjadas de aço-liga complexas com requisitos de usinagem intrincados, o recozimento reduz significativamente o desgaste da ferramenta e os tempos de ciclo de usinagem - às vezes reduzindo o tempo de usinagem em 30% a 50% em comparação com o forjamento na condição temperada.

Tratamento térmico pós-soldagem (PWHT)

Muitas peças forjadas de liga de aço são incorporadas em conjuntos soldados. Após a soldagem, a zona afetada pelo calor (ZTA) contém uma microestrutura endurecida e quebradiça e tensões de tração residuais que podem levar a fissuras retardadas ou falha de serviço. PWHT em temperaturas normalmente entre 600°C e 760°C para aços-liga Cr-Mo, tempera a HAZ, reduz o teor de hidrogênio e reduz as tensões residuais para níveis aceitáveis. Para peças forjadas de vasos de pressão, o PWHT é um requisito obrigatório na maioria dos códigos de projeto.

Indústrias que dependem de peças forjadas de liga de aço e por que a composição é importante

A seleção da composição do aço-liga para peças forjadas é sempre orientada pela aplicação. Diferentes indústrias impõem demandas muito diferentes aos seus componentes forjados, e a estratégia de liga deve ser adaptada precisamente ao ambiente de serviço.

Indústria de Petróleo e Gás

Colares de perfuração, válvulas, equipamentos de cabeça de poço e flanges de tubulações operam em ambientes com extrema pressão, corrosão sob tensão induzida por H2S e fluidos corrosivos. Forjados de liga de aço neste setor geralmente usam graus AISI 4130, 4140 e F22, todos os quais combinam resistência à corrosão adequada com o alto limite de escoamento necessário para suportar pressões acima 100 MPa em aplicações de poços profundos.

Aeroespacial e Defesa

Os componentes do trem de pouso, as hastes do atuador e os acessórios de fixação estrutural exigem as mais altas relações resistência-peso possíveis em aço. O AISI 4340 e suas variantes fundidas por arco a vácuo (VAR) fornecem resistência à tração de até 1.800 MPa em níveis de resistência à fratura compatíveis com projetos tolerantes a danos. Cada grama de peso economizado em uma aeronave tem valor operacional de longo prazo, e é por isso que a composição da liga nas ligas forjadas de aço aeroespacial é controlada com tolerâncias muito mais rigorosas do que as classes comerciais padrão.

Geração de energia

Rotores de turbinas a vapor, eixos de geradores e bicos de vasos de pressão em usinas nucleares e térmicas operam continuamente em alta temperatura e pressão por décadas. As peças forjadas de liga de aço neste setor usam classes resistentes à fluência, como P91, P92 e 12Cr-1Mo, onde as adições de vanádio, nióbio e tungstênio criam estabilidade microestrutural que evita alterações dimensionais e perda de resistência ao longo do tempo. 100.000 horas de serviço em temperaturas acima de 550°C.

Máquinas Automotivas e Pesadas

Virabrequins, árvores de cames, bielas, semi-eixos e componentes de caixa de velocidades representam o segmento de maior volume do mercado global de peças forjadas de liga de aço. Classes como 5140 (aço Cr) e 8620 (aço de cementação Ni-Cr-Mo) dominam aqui, oferecendo uma combinação de dureza superficial do endurecimento e propriedades de núcleo tenaz da composição da liga. A produção anual de ligas de aço forjadas para automóveis excede 10 milhões de toneladas métricas globalmente , tornando o setor automotivo o maior segmento de uso final.

Teste e verificação de qualidade de peças forjadas de liga de aço

Como a composição da liga de aço determina diretamente as propriedades do forjamento final, testes rigorosos em vários estágios de produção são uma prática padrão. Os seguintes testes são realizados rotineiramente em peças forjadas de liga de aço para verificar se o material atende aos requisitos de especificação:

Análise Química

A espectrometria de emissão óptica (OES) ou fluorescência de raios X (XRF) é usada para verificar a composição química de cada calor da liga de aço antes do forjamento. Os resultados devem estar dentro do intervalo de composição especificado para cada elemento. Para aplicações críticas, a análise da panela é complementada pela análise do produto retirado do forjamento acabado.

Teste Mecânico

O teste de tração (de acordo com ASTM E8 ou ISO 6892) mede a resistência ao escoamento, resistência à tração final, alongamento e redução na área. O teste de impacto Charpy (conforme ASTM E23) avalia a tenacidade em temperaturas específicas. Os testes de dureza (Brinell, Rockwell ou Vickers) verificam a resposta do tratamento térmico em toda a seção transversal do forjamento.

Teste Ultrassônico (UT)

O UT automatizado ou manual é usado para detectar descontinuidades internas, como porosidade, rachaduras ou inclusões no corpo do forjado. Os critérios de aceitação são definidos por normas como ASTM A388 ou EN 10228-3. Para grandes peças forjadas de liga de aço usadas em vasos de pressão ou turbinas, o UT é realizado em 100% do volume de forjamento .

Teste de Partículas Magnéticas (MT)

MT detecta descontinuidades superficiais e próximas à superfície em aços-liga ferríticos. O forjamento é magnetizado e finas partículas ferromagnéticas revelam indicações de trincas na superfície. Este teste é particularmente importante para peças forjadas de liga de aço que foram usinadas, uma vez que a usinagem pode revelar trincas subterrâneas ou expor costuras que não eram visíveis na condição de forjamento bruto.

Aço-liga vs. aço carbono simples em aplicações de forjamento

Uma questão prática em qualquer processo de projeto de forjamento é se o custo adicional dos elementos de liga é justificado em comparação com o aço carbono simples. A comparação a seguir fornece uma perspectiva baseada em dados:

Comparação de propriedades principais entre classes de aço carbono simples e ligas de aço comuns para forjamento
Propriedade	Aço Carbono Simples (1045)	Liga de aço (4140)	Liga de aço (4340)
Resistência à tração (Q&T)	570–700MPa	950–1.100 MPa	1.200–1.450 MPa
Temperabilidade	Baixo (endurecimento superficial)	Médio-alto	Muito alto
Dureza em baixa temperatura	Pobre	Bom	Excelente
Resistência à corrosão	Pobre	Moderado	Moderado
Resistência a altas temperaturas	Pobre above 300°C	Bom to 450°C	Bom to 450°C
Custo relativo do material	Mais baixo	1,5–2x carbono puro	2,5–4x carbono puro

Em aplicações onde o forjamento é pequeno, com carga leve ou facilmente substituível, o aço carbono simples pode ser uma escolha prática. No entanto, para qualquer componente onde a falha seria catastrófica, ou onde a redução do tamanho da seção (peso) é comercialmente importante, Forjados de liga de aço deliver a cost-performance advantage que compensa rapidamente o preço mais alto do material através da redução do peso dos componentes, vida útil prolongada e menor frequência de manutenção.

Como selecionar o tipo de liga de aço correto para suas necessidades de forjamento

Selecionar a composição correta do aço-liga para um projeto de forjamento é uma decisão estruturada de engenharia. Os seguintes fatores devem ser avaliados sistematicamente:

Faixa de temperatura de serviço: Para temperaturas ambientes e moderadas de até 400°C, os graus padrão de Cr-Mo como 4140 ou F11 são suficientes. Para temperaturas acima de 500°C, devem ser considerados graus 9Cr modificados (P91, P92) ou peças forjadas de aço inoxidável austenítico.
Nível de força necessário: Determine a resistência mínima ao escoamento e a resistência à tração exigidas pelo projeto. Para limites de escoamento acima de 900 MPa, devem ser selecionados graus contendo níquel (4340, 300M) ou aços-liga de ultra-alta resistência.
Espessura da seção e temperabilidade: Forjados de seções maiores requerem maior temperabilidade para atingir o endurecimento total. Aços-liga simples como o 4140 podem ser totalmente endurecidos em seções de até aproximadamente 75 mm de diâmetro ; para seções maiores, são necessários graus com alto teor de níquel ou variantes fundidas a vácuo.
Ambiente corrosivo: Se o forjamento for exposto a H2S, cloretos ou ambientes ácidos, ligas de aço resistentes à corrosão com cromo superior ou graus inoxidáveis devem ser consideradas, mesmo que os requisitos mecânicos básicos possam ser atendidos por uma liga mais simples.
Requisitos de soldabilidade: Maior teor de carbono e liga geralmente reduz a soldabilidade. Se o forjamento de liga de aço for soldado em serviço, um valor equivalente de carbono (CE) abaixo 0.45 é normalmente direcionado para evitar rachaduras induzidas por hidrogênio na ZTA sem pré-aquecimento obrigatório.
Resistência ao impacto em baixas temperaturas: Para aplicações offshore, no Ártico ou criogênicas, a energia de impacto Charpy na temperatura mínima de projeto deve ser especificada. As adições de níquel são a maneira mais eficaz de manter a tenacidade em temperaturas abaixo de zero em ligas de aço forjadas.

Tendências emergentes na composição de ligas de aço e tecnologia de forjamento

O campo do desenvolvimento de ligas de aço não é estático. Os esforços de pesquisa e desenvolvimento industrial continuam a ampliar os limites do que as composições de ligas de aço podem alcançar, com implicações significativas para a próxima geração de peças forjadas de ligas de aço.

Aços avançados de alta resistência e baixa liga (AHSLA)

Estas classes atingem resistências à tração acima 1.000MPa com teor total de liga abaixo de 3%, principalmente por meio de adições de microligas de nióbio (0,02–0,06%), titânio (0,01–0,04%) e vanádio (0,05–0,15%). O mecanismo depende do endurecimento por precipitação de partículas finas de carboneto e nitreto que se formam durante o resfriamento controlado após o forjamento. O resultado é uma classe que combina a resistência do aço de alta liga tradicional com uma soldabilidade significativamente melhorada e um menor custo de matéria-prima.

Processamento Termomecânico Controlado (TMCP) para Forjados

O TMCP integra deformação de forjamento com resfriamento controlado em uma única sequência coordenada, substituindo os ciclos convencionais de reaquecimento e têmpera. Para aços-liga, o TMCP pode atingir tamanhos de grão abaixo 10 micrômetros — muito mais fino do que o material convencionalmente forjado e tratado termicamente. O tamanho de grão mais fino melhora simultaneamente a resistência, a tenacidade e a resistência à fadiga sem aumentar o teor de liga, reduzindo o consumo de energia do tratamento térmico em até 25% em algumas operações de forjamento.

Fabricação Aditiva como Complemento aos Forjados

Embora a manufatura aditiva (AM) não possa replicar a estrutura da fibra e a densidade das ligas de aço forjadas, ela está sendo cada vez mais usada para pré-formas com formato quase final que são posteriormente forjadas. Esta abordagem híbrida reduz o desperdício de material de Taxas de compra para voar de 60 a 70% típico no forjamento convencional para menos de 30% para formas complexas, preservando ao mesmo tempo os benefícios de integridade estrutural do processo de forjamento. Os pós de liga de aço para AM são um segmento especializado em crescimento, com composições que refletem de perto os graus de liga forjada estabelecidos.

Projeto de Liga Computacional

As ferramentas de termodinâmica computacional baseadas no CALPHAD agora permitem que os metalúrgicos projetem novas composições de ligas de aço, prevendo diagramas de fase, temperaturas de transformação e evolução microestrutural antes que um único quilograma de aço seja derretido. Esta abordagem está acelerando dramaticamente o ciclo de desenvolvimento de novas classes de aço-liga para forjamento - reduzindo o tempo desde o conceito até a qualidade de produção qualificada do tradicional 10–15 anos até 3–5 anos em alguns programas.

Linguagem

+86-13915203580

Enviar feedback
