Qual é o ponto de fusão do aço?
1370°C – 1540°C / 2.500°F – 2.800°F
O aço não derrete a uma única temperatura fixa. Como o aço é uma liga de ferro e carbono, muitas vezes combinado com elementos como cromo, níquel, manganês ou molibdênio, seu ponto de fusão fica dentro de uma faixa e não de um valor exato. A maioria dos tipos de aço comercial começa a se tornar líquido em algum ponto entre 1370°C e 1540°C (2500°F a 2800°F) , com o valor preciso mudando dependendo da composição química exata do tipo em questão.
Essa faixa é muito além da curiosidade dos metalúrgicos. As fundições usam-no para definir metas de forno, os fabricantes usam-no para entender o quão perto seus processos de soldagem ou corte chegam da liquefação total, e os engenheiros usam-no para avaliar como uma estrutura se comportará se for exposta a calor extremo. Uma variação de cem graus no ponto de fusão pode alterar o consumo de energia do forno, as opções de revestimento refratário e até mesmo o tipo de aço selecionado para uma aplicação específica.
Vale a pena separar dois termos relacionados antecipadamente. O sólido A temperatura é onde o derretimento começa, e o líquido a temperatura é onde o metal está totalmente líquido. Entre esses dois pontos, o aço existe em um estado misto e parcialmente fundido, que os operadores de fundição às vezes chamam de zona mole. As decisões de fundição e vazamento são tomadas com esta zona em mente, uma vez que o vazamento muito cedo corre o risco de fluxo incompleto, enquanto o superaquecimento desperdiça energia e pode promover o crescimento de grãos que enfraquece o produto final.
Considere um exemplo prático. Uma oficina de fabricação estrutural que corta chapa de aço com uma tocha de oxicombustível está trabalhando com uma temperatura de chama bem acima do ponto de fusão, razão pela qual a borda cortada se liquefaz brevemente e é expelida pelo fluxo de oxigênio. Uma fundição que vaza um bloco de motor, por outro lado, aquece deliberadamente o metal apenas uma margem modesta acima da temperatura liquidus, uma vez que o superaquecimento excessivo desperdiça combustível e pode degradar a peça fundida acabada. A mesma propriedade física, ponto de fusão, conduz a duas decisões operacionais completamente diferentes, dependendo do processo.
Por que o ponto de fusão do aço varia tanto?
O ferro puro derrete a uma temperatura comparativamente previsível de 1538°C (2800°F). No momento em que o carbono e outros elementos de liga são introduzidos, esse número começa a mudar. Cada elemento altera a estrutura cristalina do metal de maneira ligeiramente diferente, e o efeito cumulativo é o que produz a ampla faixa de fusão observada em toda a família do aço.
Carbono
Mesmo pequenos aumentos no teor de carbono diminuem visivelmente o ponto de fusão. Aumentar o carbono de cerca de 0,05% para 2,0% pode reduzir o ponto de fusão em bem mais de 100°C, razão pela qual os aços para ferramentas com alto teor de carbono geralmente derretem a temperaturas mais baixas do que o aço-carbono com muito baixo carbono.
Cromo
Cromo is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nãockel
Nãockel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Manganês
Manganês is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molibdênio
Molibdênio raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silício
Silício is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Traços de impurezas também são importantes. O enxofre e o fósforo, que sobraram das matérias-primas se não forem devidamente refinados, podem diminuir o comportamento de fusão eficaz nos limites dos grãos e contribuir para um fenômeno chamado falta a quente, onde o metal se torna quebradiço e propenso a rachar em altas temperaturas de trabalho, mesmo antes de se aproximar do seu ponto de fusão a granel. Esta é uma das razões pelas quais a siderurgia moderna dá tanta ênfase ao controle rígido dos níveis de elementos residuais, em vez de apenas rastrear as adições de liga primária.
A conclusão prática para quem seleciona um material é que a frase “o ponto de fusão do aço” é, na verdade, uma abreviatura para uma família de valores intimamente relacionados. Duas bobinas colocadas lado a lado no chão de um armazém, uma de aço-carbono e outra de aço para ferramentas com alto teor de carbono, podem ter pontos de fusão que diferem em bem mais de 100 graus Celsius, embora ambas sejam corretamente descritas como aço.
Pontos de fusão por tipo de aço
A tabela abaixo agrupa famílias de aços comuns e as faixas de fusão normalmente associadas a cada uma. Esses números refletem referências gerais da indústria, em vez de uma folha de especificações de uma única fábrica, portanto, sempre confirme os valores exatos em relação aos dados certificados para um calor ou classe específica antes que se torne parte de um cálculo crítico.
| Tipo de aço | Ponto de fusão (°C) | Ponto de fusão (°F) |
|---|---|---|
| Aço com baixo teor de carbono (suave) | 1410 – 1530 | 2570 – 2785 |
| Aço de médio e alto carbono | 1410 – 1530 | 2570 – 2785 |
| Aço inoxidável | 1375 – 1530 | 2500 – 2785 |
| Aço de baixa liga | ≈ 1432 | ≈2610 |
| Aço de alta liga | ≈ 1415 | ≈ 2600 |
| Aço ferramenta | 1400 – 1425 | 2550 – 2600 |
| Aço estrutural | ≈ 1425 | ≈ 2600 |
Observe como o aço ferramenta e o aço estrutural ficam um pouco mais baixos do que a faixa mais larga de aço carbono. Os aços-ferramenta carregam maior teor de carbono e elementos de liga adicionais que reduzem o ponto de fusão, e os graus estruturais são formulados para soldabilidade e tenacidade, em vez de suportarem as mais altas temperaturas do forno.
Também é importante notar que dentro de qualquer categoria o intervalo não está distribuído uniformemente. Um aço-carbono 1020 e um aço de alto carbono 1095 são ambos tecnicamente aço carbono, mas o grau de carbono mais alto ficará consistentemente na extremidade inferior da faixa, enquanto o grau mais magro ficará na extremidade superior. Qualquer pessoa que especifique configurações de forno para um lote misto de sucata ou estoque deve levar em conta essa distribuição, em vez de assumir que um único ponto médio de temperatura servirá igualmente para cada peça.
Como o ponto de fusão do aço é realmente medido?
Os números do ponto de fusão não vêm de suposições. Metálicoúrgicos e laboratórios de materiais contam com um punhado de técnicas estabelecidas para determinar as temperaturas solidus e liquidus para uma determinada composição de aço.
Análise térmica diferencial
Uma pequena amostra é aquecida ao lado de um material de referência inerte e a diferença de temperatura entre os dois é monitorada. O ponto onde a amostra de aço absorve calor extra para mudar de fase revela os pontos solidus e liquidus com precisão.
Pirometria óptica
Em fornos de produção, pirômetros ópticos sem contato leem a energia radiante emitida pelo aço fundido ou quase fundido para estimar a temperatura da superfície sem que uma sonda toque diretamente o metal, o que é essencial dada a rapidez com que um termopar seria consumido pelo aço líquido.
Termopares de imersão
Sondas de termopares descartáveis e sacrificiais são mergulhadas diretamente em aço fundido para uma breve leitura. Cada sonda é usada uma vez e descartada, pois a ponta é destruída pelo calor, mas a leitura é altamente precisa para aquela única medição.
Referência do diagrama de fase
Em vez de medir sempre uma amostra física, os engenheiros consultam frequentemente o diagrama de fases ferro-carbono e os diagramas de fases específicos da liga, que mapeiam como as temperaturas solidus e liquidus mudam à medida que a composição muda, permitindo que o comportamento de fusão seja previsto a partir de uma química conhecida.
Os fornos de produção normalmente combinam vários desses métodos. Um pirômetro óptico contínuo pode monitorar tendências gerais ao longo de uma bateria, enquanto quedas periódicas do termopar de imersão confirmam a temperatura real do banho em pontos de decisão importantes, como logo antes de bater no forno.
Do forno ao lingote: como o aço é realmente derretido
Compreender onde o ponto de fusão entra em ação na produção ajuda a explicar por que o número é tratado como um parâmetro operacional crítico, e não como um fato histórico.
Forno elétrico a arco (EAF)
A sucata de aço é carregada em um recipiente revestido de refratário e derretida por meio de arcos elétricos atingidos entre grandes eletrodos de grafite e a carga. As temperaturas do banho são empurradas confortavelmente acima do ponto liquidus, muitas vezes na faixa de 1600°C a 1700°C, para garantir a fusão completa e permitir tempo para as reações de refinamento antes da batida.
Forno de oxigênio básico (BOF)
O ferro fundido de um alto-forno é combinado com sucata e soprado com oxigênio de alta pureza, o que desencadeia reações exotérmicas que ajudam a sustentar as altas temperaturas necessárias para manter a carga líquida enquanto o carbono e as impurezas são oxidados.
Forno de indução
Comuns em fundições que produzem lotes menores ou ligas especiais, os fornos de indução usam campos eletromagnéticos para aquecer a carga diretamente, oferecendo controle preciso de temperatura que é adequado para atingir um alvo específico de superaquecimento acima do ponto líquido.
Em todos os casos, a temperatura alvo do banho é definida com o ponto líquido específico da liga como base, além de uma margem de superaquecimento que dá ao operador tempo de trabalho para vazamento, adições de liga e perda de temperatura durante a transferência para um molde ou lingotamento contínuo. Muito pouco superaquecimento corre o risco de o aço solidificar parcialmente antes de atingir o molde; muito desperdiça energia e pode aumentar o desgaste refratário.
Ponto de fusão versus temperatura de falha estrutural
~1370–1540°C
A temperatura na qual o aço passa fisicamente de sólido para líquido. Alcançar este ponto requer uma fornalha ou uma fonte de calor extremamente intensa e sustentada.
~500–600°C
A faixa de temperatura em que o aço resistente começa a perder resistência suficiente para não poder mais suportar com segurança a carga projetada, muito antes de o metal estar perto de derreter.
Esta distinção é um dos pontos mais mal compreendidos sobre o comportamento do aço. Uma viga de aço não precisa derreter para falhar. O aço estrutural normalmente retém apenas uma fração de seu limite de escoamento à temperatura ambiente quando passa de aproximadamente 500 a 600°C, razão pela qual a engenharia de proteção contra incêndio se concentra em manter o aço abaixo desse limite, em vez de abaixo do seu ponto de fusão. Um arquiteto ou engenheiro que projeta resistência ao fogo está trabalhando com um número completamente diferente de um operador de fundição despejando aço fundido em um molde.
Load também muda a imagem. Um membro levemente carregado pode sobreviver a temperaturas mais altas do que um fortemente carregado antes de se deformar, portanto, a temperatura exata de falha para qualquer elemento estrutural depende de quanto peso ele carrega em relação à sua capacidade nominal, e não de um único número universal.
Esta lacuna entre o ponto de fusão e a falha funcional também explica por que o aço é frequentemente descrito como perdendo resistência gradualmente, em vez de falhar de uma só vez. Entre aproximadamente 200°C e 300°C, a maioria dos aços carbono retém quase toda a sua resistência à temperatura ambiente. A partir daí, a curva de resistência curva-se para baixo a uma taxa acelerada, de modo que a diferença entre 500°C e 600°C importa muito mais para um cálculo estrutural do que a mesma diferença de cem graus perto da temperatura ambiente.

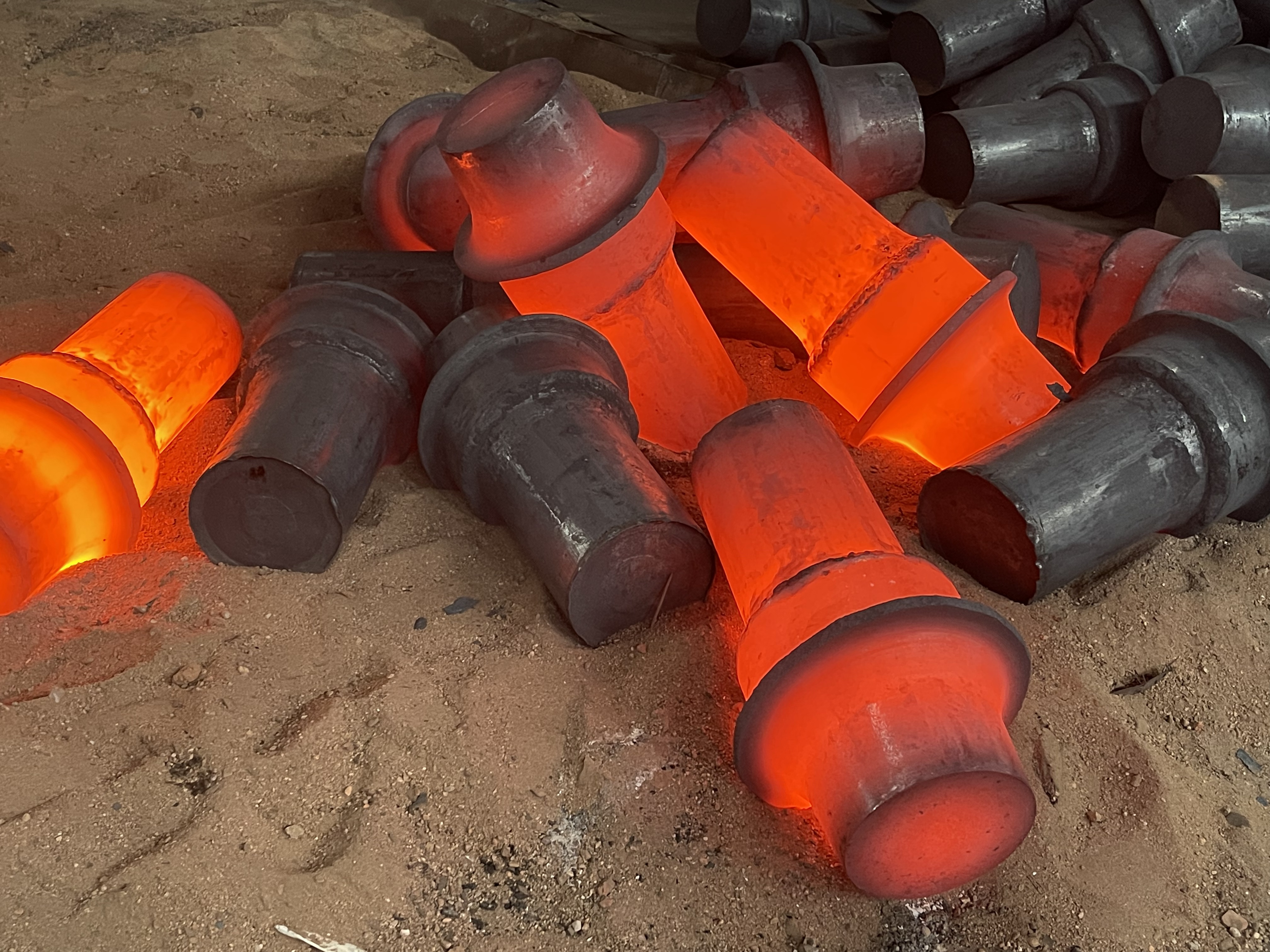

Ponto de fusão do aço em forjamento e fabricação
O ponto de fusão não é o número que mais importa no chão de uma forjaria. O que importa é o janela de temperatura de forjamento , uma faixa que fica confortavelmente abaixo da faixa de fusão para que o metal esteja quente o suficiente para ser remodelado por martelamento ou prensagem, mas nunca se aproxima da liquefação.
Aquecendo o boleto
O estoque de aço é aquecido em um forno em direção à faixa de trabalho a quente, comumente citada em torno de 1100°C a 1250°C (aproximadamente 2000°F a 2300°F) para muitos tipos de carbono e ligas, bem abaixo da faixa de fusão mostrada anteriormente neste artigo.
Imersão para temperatura uniforme
A peça é mantida na temperatura por tempo suficiente para que o calor penetre uniformemente em sua seção transversal, evitando uma situação em que a superfície seja trabalhável, mas o núcleo ainda esteja comparativamente frio e resistente à deformação.
Forjamento de aço sob pressão
Martelos, prensas ou equipamentos de laminação remodelam o aço amolecido, mas ainda sólido, na forma desejada. Ficar bem abaixo do ponto de fusão mantém a estrutura do grão intacta e é parte da razão pela qual as peças forjadas são valorizadas pela resistência em comparação com os equivalentes fundidos.
Resfriamento controlado
Após a moldagem, a peça é resfriada de maneira controlada, às vezes com posterior tratamento térmico, para fixar as propriedades mecânicas que o processo de forjamento foi projetado para atingir.
Compreender a diferença entre a temperatura de forjamento e o ponto de fusão explica muito sobre por que o equipamento de forjamento é projetado dessa maneira. Controles de forno, pirômetros e procedimentos de tempo de imersão existem para manter a peça de trabalho com segurança dentro da janela de forjamento. Ultrapasse essa janela e desvie em direção à faixa de fusão, e o risco de aço queimado, estrutura de grão grosso e rachaduras durante a modelagem aumenta drasticamente. Esta é uma das razões pelas quais oficinas experientes tratam os dados do ponto de fusão não como uma meta operacional, mas como um limite rígido que deve ser evitado durante qualquer processo de trabalho a quente.
Forjamento a quente vs forjamento a frio
A maior parte do forjamento do aço ocorre a quente, na janela de temperatura descrita acima, porque o aço aquecido se deforma com muito menos força do que o aço à temperatura ambiente e recristaliza à medida que funciona, evitando o acúmulo de tensões internas. O forjamento a frio, por outro lado, molda o aço à temperatura ambiente ou próximo a ela, dependendo da ductilidade do metal e não do calor. O forjamento a frio não está relacionado diretamente com a discussão do ponto de fusão, mas vale a pena mencionar porque a escolha entre forjamento a quente e a frio é em parte motivada pela forma como as propriedades de um determinado tipo de aço mudam à medida que se aproxima, ou permanece longe, dos seus limites térmicos.
Defeitos comuns associados ao superaquecimento durante o forjamento
Quando um operador de forno permite que o material chegue muito perto da faixa de fusão, vários defeitos previsíveis tendem a aparecer. O crescimento do grão produz uma estrutura interna grosseira que reduz a tenacidade. A fusão incipiente nos limites dos grãos, às vezes chamada de queima, pode danificar permanentemente o material, mesmo que a maior parte da peça nunca se liquefaça visivelmente. A formação de incrustações acelera à medida que a temperatura aumenta, desperdiçando material e complicando o acabamento posterior. O reconhecimento precoce desses sinais é parte do motivo pelo qual o controle e o monitoramento da temperatura do forno continuam sendo um foco central nas operações de forjamento.
Ponto de fusão em soldagem e corte comparado ao forjamento
A soldagem e o corte térmico ficam na extremidade oposta do espectro de temperatura do forjamento. Onde o forjamento evita deliberadamente a faixa de fusão, a soldagem depende de alcançá-la, pelo menos localmente, para fundir duas peças de aço.
Durante a soldagem a arco, a poça de fusão imediata normalmente excede o ponto de fusão do aço base por uma margem significativa, uma vez que o próprio arco queima a vários milhares de graus e o superaquecimento localizado ajuda a garantir a fusão completa entre o metal base e o material de enchimento. Este é um evento estreito e altamente localizado, diferentemente da fusão em forno, onde toda a carga é levada à temperatura. O metal base circundante, apenas a uma curta distância da poça de fusão, pode ainda estar próximo da temperatura ambiente, razão pela qual a soldagem introduz gradientes térmicos acentuados e por que o controle da entrada de calor e da taxa de resfriamento é tão importante para a qualidade da solda.
Processos de corte térmico, como corte por oxicorte e corte a plasma, funcionam de forma semelhante, conduzindo um corte estreito de aço além de seu ponto de fusão para que possa ser ejetado como escória derretida, enquanto a placa circundante permanece praticamente inalterada estruturalmente, além de uma zona estreita afetada pelo calor.
Como o ponto de fusão do aço se compara a outros metais
Colocar o aço ao lado de outros metais industriais comuns ajuda a contextualizar seu comportamento de fusão, especialmente para quem escolhe entre materiais para aplicações em altas temperaturas.
| Metal | Ponto de fusão (°C) | Ponto de fusão (°F) |
|---|---|---|
| Liderar | ≈327 | ≈ 621 |
| Zinco | ≈420 | ≈ 788 |
| Alumínio | ≈660 | ≈ 1221 |
| Cobre | ≈ 1085 | ≈ 1985 |
| Ferro puro | ≈ 1538 | ≈2800 |
| Aço (gama geral) | 1370 – 1540 | 2500 – 2800 |
| Titânio | ≈ 1668 | ≈3034 |
| Tungstênio | ≈3422 | ≈6192 |
O aço fica confortavelmente acima do alumínio e do cobre, o que explica por que o alumínio e o cobre requerem muito menos energia do forno para derreter e são comumente usados onde temperaturas de processamento mais baixas são uma vantagem. O titânio derrete a uma temperatura visivelmente mais alta do que a maioria dos tipos de aço, e o tungstênio pertence a uma categoria própria, e é por isso que o tungstênio é escolhido para filamentos e componentes que devem sobreviver ao calor extremo e sustentado que liquefaria completamente o aço.
Curiosamente, o ponto de fusão do aço é próximo e, na maioria das formulações de ligas, ligeiramente inferior ao do ferro puro. Isto é consistente com o princípio metalúrgico geral de que a liga de um elemento quase sempre reduz seu ponto de fusão em relação ao metal base puro, um padrão que se aplica à maioria dos sistemas de liga comuns, não apenas ao aço.
Equívocos comuns sobre o ponto de fusão do aço
O aço tem um ponto de fusão exato, da mesma forma que a água congela exatamente a zero graus Celsius.
RealidadeO aço é uma liga, por isso derrete em uma faixa definida por suas temperaturas solidus e liquidus, que mudam com a composição, em vez de permanecerem em um número fixo.
Uma estrutura de aço só se torna perigosa quando começa a derreter.
RealidadeO aço estrutural perde uma grande parte da sua capacidade de suporte de carga entre 500°C e 600°C, centenas de graus abaixo da sua faixa de fusão, de modo que o risco de falha aumenta muito antes de o metal estar próximo do estado líquido.
O aço inoxidável sempre tem um ponto de fusão mais alto do que o aço carbono comum porque é um material premium.
RealidadeAs duas faixas se sobrepõem substancialmente e, dependendo das classes exatas que estão sendo comparadas, alguns aços carbono podem ter um ponto de fusão mais alto do que algumas classes inoxidáveis.
O forjamento requer o aquecimento do aço próximo ao seu ponto de fusão para torná-lo macio o suficiente para ser modelado.
RealidadeO forjamento permanece deliberadamente bem abaixo da faixa de fusão, normalmente 100°C a 300°C mais baixa, uma vez que trabalhar muito próximo da liquefação danifica a estrutura do grão e aumenta o risco de rachaduras.
Perguntas frequentes
A que temperatura o aço derrete em Celsius?
A maioria dos tipos de aço comercial derrete em algum lugar entre 1370°C e 1540°C, com o valor exato dependendo do teor de carbono e da presença de outros elementos de liga, como cromo, níquel ou manganês.
A que temperatura o aço derrete em Fahrenheit?
Em Fahrenheit, a mesma faixa se traduz em aproximadamente 2.500°F a 2.800°F, novamente mudando um pouco dependendo do grau específico e de seu conteúdo de liga.
O ponto de fusão do aço inoxidável é diferente do do aço carbono?
As duas faixas se sobrepõem significativamente. O aço inoxidável normalmente fica entre 1.375°C e 1.530°C, enquanto o aço carbono normalmente fica entre 1.410°C e 1.530°C, portanto, a diferença entre um aço inoxidável específico e um tipo específico de carbono é geralmente menor do que as pessoas esperam.
Por que o aço estrutural falha em incêndios muito antes de derreter?
A capacidade de carga cai drasticamente quando o aço passa de aproximadamente 500°C a 600°C, uma temperatura muito abaixo de sua faixa de fusão. O aço ainda é sólido nesse ponto, mas perdeu muita resistência para continuar suportando a carga projetada.
Qual é a diferença entre ponto de fusão e temperatura de forjamento?
O ponto de fusão é onde o aço se torna totalmente líquido. A temperatura de forjamento é uma janela de trabalho mais baixa, geralmente em torno de 1100°C a 1250°C para muitas classes, escolhida especificamente para ficar bem longe da faixa de fusão e ao mesmo tempo deixar o metal macio o suficiente para ser remodelado.
A adição de carbono aumenta ou diminui o ponto de fusão do aço?
A adição de carbono diminui o ponto de fusão. Um teor de carbono mais alto reduz a faixa de fusão, o que é parte do motivo pelo qual os aços para ferramentas com alto teor de carbono geralmente derretem a temperaturas um pouco mais baixas do que o aço-carbono com muito baixo teor de carbono.
Por que o ponto de fusão do aço é dado como um intervalo em vez de um número?
O aço é uma liga, não um elemento puro, portanto não possui um único ponto de fusão fixo como o ferro puro. As temperaturas solidus e liquidus exatas mudam com a mistura específica de carbono e elementos de liga em cada classe.
Quão quente fica uma poça de fusão em comparação com o ponto de fusão do aço?
Uma poça de fusão típica de soldagem a arco funciona bem acima da faixa de fusão do aço base, geralmente em torno de 1600°C ou mais na zona imediata do arco, uma vez que o processo precisa de superaquecimento suficiente para garantir a fusão completa entre o metal base e o enchimento.
O ponto de fusão do aço muda com a pressão ou altitude?
O ponto de fusão muda ligeiramente com a pressão em um sentido termodinâmico estrito, mas o efeito é pequeno o suficiente em condições atmosféricas normais para que não seja um fator prático para operações diárias de forno, forjamento ou soldagem.
