Quais ligas estão no aço? Um guia completo para composição do aço

Quais ligas estão no aço? A resposta direta

O aço é fundamentalmente uma liga de ferro e carbono , mas os tipos de aço modernos contêm uma ampla gama de elementos de liga adicionais que definem suas propriedades mecânicas, térmicas e químicas. Os elementos de liga mais comuns encontrados no aço incluem carbono (C), manganês (Mn), silício (Si), cromo (Cr), níquel (Não), molibdênio (Mo), vanádio (V), tungstênio (W), cobalto (Co), cobre (Cu), titânio (Ti), nióbio (Nb) e boro (B). Cada elemento é adicionado em quantidades precisas – às vezes tão pequenas quanto 0,001% em peso – para atingir as características de desempenho desejadas.

O aço carbono simples contém apenas ferro, carbono e impurezas residuais. O aço-liga, por outro lado, é intencionalmente enriquecido com um ou mais desses elementos. O material resultante pode ser projetado para extrema dureza, resistência à corrosão, estabilidade em altas temperaturas ou tenacidade superior – tornando os aços-liga o material preferido nos setores aeroespacial, automotivo, de energia e da indústria pesada. Em forjamento de aço especificamente, a química da liga de um tipo de aço determina diretamente como ele responde ao calor, à deformação e ao tratamento térmico pós-forja.

Carbono: o elemento de liga primário em todos os tipos de aço

O carbono é o elemento definidor que transforma o ferro puro em aço. Seu conteúdo, normalmente variando de 0,02% a 2,14% em peso , tem um efeito mais dramático nas propriedades do aço do que qualquer outro elemento único. O aumento do teor de carbono aumenta a dureza e a resistência à tração, mas reduz a ductilidade e a soldabilidade.

O aço é classificado em três grandes categorias com base no teor de carbono:

• Aço de baixo carbono (aço macio): 0,05%–0,30% de carbono. Altamente dúctil, fácil de soldar, comumente utilizado em aplicações estruturais e chapas metálicas.
• Aço carbono médio: 0,30%–0,60% de carbono. Resistência e ductilidade equilibradas, amplamente utilizadas em eixos, engrenagens e peças forjadas que exigem dureza moderada.
• Aço de alto carbono: 0,60%–1,00% de carbono. Alta dureza e resistência ao desgaste, utilizado em ferramentas de corte, molas e fios de alta resistência.
• Aço carbono ultra-alto: 1,00%–2,14% de carbono. Extremamente duro, mas quebradiço; usado em aplicações de corte especializadas e fabricação de lâminas históricas.

No forjamento de aço, o teor de carbono é cuidadosamente selecionado porque os aços com alto teor de carbono exigem um controle de temperatura mais rígido durante o processo de forjamento. Por exemplo, classes de carbono médio como AISI 1040 ou 1045 estão entre os aços forjados mais comumente porque oferecem resistência suficiente para componentes mecânicos, ao mesmo tempo em que permanecem utilizáveis ​​em temperaturas de forjamento entre 1100°C e 1250°C.

Manganês: o elemento essencial de liga de fundo

O manganês está presente em praticamente todos os tipos de aço comercial, normalmente em concentrações entre 0,25% e 1,65% . Ele atende a diversas funções metalúrgicas críticas que muitas vezes são ignoradas precisamente porque operam em segundo plano.

O manganês atua como desoxidante durante a fabricação do aço, combinando-se com oxigênio e enxofre para formar inclusões estáveis ​​que flutuam para fora do fundido. Sem manganês, o enxofre formaria sulfeto de ferro nos limites dos grãos, causando um fenômeno chamado falta a quente – uma fragilidade catastrófica que ocorre em temperaturas elevadas e torna o aço inadequado para processos de trabalho a quente, como o forjamento. Ao formar sulfeto de manganês (MnS), o aço permanece trabalhável mesmo em temperaturas de forjamento.

Além do seu papel na trabalhabilidade a quente, o manganês também aumenta a temperabilidade, o que significa que o aço pode ser endurecido mais profundamente através do tratamento térmico. Um aço com 1,5% de manganês, como o AISI 1541, tem temperabilidade substancialmente melhor do que uma classe comparável com apenas 0,5% de manganês. Os aços com alto teor de manganês (aço Hadfield, 11%–14% Mn) são um caso extremo: eles se tornam excepcionalmente resistentes e endurecem rapidamente sob carga de impacto, tornando-os úteis para britadores, equipamentos de mineração e cruzamentos ferroviários.

Cromo: a liga que torna o aço inoxidável

O cromo é indiscutivelmente o elemento de liga mais conhecido no aço, principalmente devido ao seu papel no aço inoxidável. Um teor de cromo de pelo menos 10,5% provoca a formação de uma camada passiva de óxido de cromo na superfície do aço, proporcionando resistência robusta à corrosão em uma ampla variedade de ambientes. Classes de aço inoxidável como 304 (18% Cr, 8% Ni) e 316 (16% Cr, 10% Ni, 2% Mo) são materiais de referência no processamento de alimentos, dispositivos médicos e equipamentos marítimos.

No entanto, as contribuições do cromo vão muito além da resistência à corrosão. Mesmo em concentrações mais baixas de 0,5% a 3,0%, o cromo aumenta significativamente a temperabilidade, a resistência ao desgaste e a resistência a altas temperaturas. O cromo forma carbonetos duros na matriz do aço, que resistem à abrasão e mantêm a dureza em temperaturas de serviço elevadas. Isso torna os aços-liga contendo cromo altamente valorizados em aços para ferramentas e aços para rolamentos. Por exemplo, o AISI52100 - o aço para rolamentos mais utilizado em todo o mundo - contém aproximadamente 1,5% de cromo, o que contribui para a distribuição fina do metal duro responsável por sua excepcional resistência à fadiga por contato.

Em aplicações de forjamento de aço, os aços cromo-molibdênio (Cr-Mo), como AISI4130 e 4140, são amplamente utilizados para vasos de pressão forjados, eixos de transmissão e componentes estruturais. A combinação de cromo e molibdênio confere a esses aços temperabilidade e tenacidade superiores após tratamento térmico de têmpera e revenido, tornando as peças forjadas de Cr-Mo altamente confiáveis ​​sob carregamento cíclico.

Níquel: resistência e desempenho em baixas temperaturas

O níquel é um dos poucos elementos de liga que melhora a tenacidade sem reduzir significativamente a ductilidade. Estabiliza a fase austenita, refina a estrutura do grão e reduz a temperatura de transição dúctil-frágil – uma propriedade de importância crítica para componentes de aço que operam em ambientes abaixo de zero, como tanques de armazenamento criogênicos, infraestrutura polar e equipamentos de perfuração no Ártico.

Em concentrações de 1,0%–4,0% , o níquel aumenta substancialmente a resistência ao impacto, especialmente em baixas temperaturas. Classes de aço níquel como ASTM A203 (com 2,25% ou 3,5% Ni) são projetadas especificamente para vasos de pressão em serviços de baixa temperatura. Em concentrações ainda mais altas, os aços maraging (18% Ni) atingem limites de escoamento superiores a 2.000 MPa, ao mesmo tempo que mantêm boa tenacidade à fratura - uma combinação virtualmente impossível de ser alcançada apenas com carbono.

O níquel também é um estabilizador chave em aços inoxidáveis ​​austeníticos, contrabalançando a tendência do cromo de promover ferrita. O equilíbrio ferro-cromo-níquel em graus como 304 e 316 cria uma microestrutura totalmente austenítica que permanece não magnética e altamente resistente à corrosão mesmo em temperaturas criogênicas.

Do ponto de vista do forjamento de aço, as ligas contendo níquel, como o AISI4340 (aço Ni-Cr-Mo), estão entre as classes de alto desempenho mais comumente forjadas. Os componentes forjados do 4340 – virabrequins, peças do trem de pouso, eixos para serviços pesados ​​– se beneficiam da contribuição de tenacidade do níquel, especialmente após o endurecimento e revenido.

Molibdênio: temperabilidade, resistência à fluência e resistência ao calor

O molibdênio é um dos agentes de temperabilidade mais eficazes em ligas de aço, ativo mesmo em concentrações tão baixas quanto 0,15% –0,30% . Sua influência na temperabilidade por unidade de peso é aproximadamente cinco vezes maior que a do cromo. Isso significa que pequenas adições de molibdênio podem substituir adições significativamente maiores de cromo ou manganês, tornando-o economicamente valioso em projetos de aço.

O molibdênio também suprime a fragilização por revenido, um fenômeno em que certas ligas de aço se tornam quebradiças após revenido na faixa de temperatura de 375°C a 575°C. Ao inibir esse mecanismo de fragilização, o molibdênio permite que os fabricantes de aço temperem com segurança aços contendo cromo até obterem tenacidade ideal, sem risco de fratura frágil em serviço.

Em concentrações mais altas, o molibdênio melhora drasticamente a resistência à fluência – a capacidade de resistir à deformação lenta sob tensão sustentada em temperaturas elevadas. Os aços cromo-molibdênio e cromo-molibdênio-vanádio usados ​​em caldeiras de usinas de energia, tubulações de vapor e componentes de turbinas normalmente contêm 0,5% a 1,0% de Mo, permitindo serviço de longo prazo em temperaturas acima de 500°C.

No contexto do forjamento de aço, classes contendo molibdênio como 4140 (0,15%–0,25% Mo) e 4340 (0,20%–0,30% Mo) são escolhas padrão para peças forjadas críticas. O conteúdo de molibdênio garante que peças forjadas de grandes seções transversais possam ser endurecidas durante o tratamento térmico, produzindo propriedades mecânicas consistentes da superfície ao núcleo de peças forjadas pesadas, como estruturas de prensas, eixos ferroviários e componentes de campos petrolíferos.

Vanádio: Refinamento de Grãos e Endurecimento por Precipitação

O vanádio é usado em concentrações tipicamente entre 0,05% e 0,30% , mas sua influência na microestrutura do aço é desproporcional à sua quantidade. Ele forma carbonetos e nitretos extremamente estáveis ​​- carboneto de vanádio (VC) e nitreto de vanádio (VN) - que fixam os limites dos grãos e inibem o crescimento dos grãos durante o trabalho a quente e o tratamento térmico. O resultado é um tamanho de grão mais fino, que melhora simultaneamente a resistência e a tenacidade.

O vanádio é um elemento fundamental em aços microligados (também chamados de aços de alta resistência e baixa liga, ou HSLA), onde seu efeito de fortalecimento por precipitação permite que tensões de escoamento de 500-700 MPa sejam alcançadas sem têmpera e revenido convencionais. Isto é comercialmente significativo porque os aços HSLA podem ser laminados ou forjados diretamente até às suas propriedades finais sem tratamento térmico adicional, reduzindo os custos de produção.

Em aços para ferramentas, o vanádio é usado em concentrações mais altas de 1% a 5% para produzir carbonetos de vanádio duros que melhoram drasticamente a resistência ao desgaste. Classes de aço rápido como M2 contêm aproximadamente 1,8% de vanádio, contribuindo para sua capacidade de reter a dureza de corte em temperaturas de até 600°C geradas durante a usinagem.

Para operações de forjamento de aço, os graus microligados de vanádio representam uma vantagem significativa em eficiência. Peças automotivas forjadas, como bielas e virabrequins feitos de aços vanádio microligados, podem ser resfriadas a ar diretamente da prensa de forjamento, evitando totalmente o dispendioso ciclo de têmpera e revenimento e, ao mesmo tempo, alcançando as propriedades mecânicas necessárias.

Silício: Desoxidação e Propriedades Elásticas

O silício está presente em praticamente todos os tipos de aço como resíduo do processo de fabricação do aço, normalmente em níveis de 0,15%–0,35% em aços estruturais. Sua função principal é como desoxidante – o silício tem uma forte afinidade pelo oxigênio, formando inclusões de dióxido de silício (SiO₂) que são removidas durante o refino, resultando em um aço mais limpo e mais forte.

Em concentrações mais altas de silício, de 0,5% a 2,0%, o silício aumenta o limite elástico do aço e a resistência à fadiga. Esta propriedade é explorada em aços para molas, onde classes como SAE 9260 (1,8%–2,2% Si) usam a contribuição do silício para manter alto limite de escoamento e resistir à deformação permanente sob carregamento cíclico. Molas de válvulas, molas de suspensão e clipes de trilhos dependem de aços para molas de silício-manganês por sua capacidade de absorver impactos repetidos sem endurecer.

O silício também desempenha um papel especializado em aços elétricos (aços para transformadores), onde concentrações de 1% a 4% de Si reduzem drasticamente as perdas de energia por correntes parasitas e histerese. O aço silício de grão orientado – o material central dos transformadores elétricos – usa cerca de 3,2% de Si para obter propriedades magnéticas altamente direcionais.

Tungstênio e cobalto: itens essenciais de aço para ferramentas de alta velocidade

O tungstênio e o cobalto estão associados principalmente a aços para ferramentas de alta velocidade e ligas especiais projetadas para condições operacionais extremas. O tungstênio forma carbonetos de tungstênio muito duros e estáveis ​​que retêm sua dureza em temperaturas elevadas, tornando os aços para ferramentas com rolamentos de tungstênio capazes de cortar operações em velocidades que fariam com que os aços para ferramentas de carbono comuns perdessem a têmpera e amolecessem.

O clássico aço rápido T1 contém 18% tungstênio , junto com 4% de cromo, 1% de vanádio e 0,7% de carbono. Esta composição de liga produz uma ferramenta que mantém a dureza de corte acima de HRC 60 em temperaturas de até 550°C. O desenvolvimento dos aços rápidos da série M substituiu grande parte do tungstênio por molibdênio (até 9,5% Mo em M1), oferecendo desempenho equivalente com menor custo de liga.

O cobalto, em concentrações de 5% a 12%, aumenta ainda mais a dureza a quente dos aços rápidos, aumentando a resistência da matriz ao amolecimento ao calor vermelho. Classes como M42 (8% Co) e T15 (5% Co) são usadas para as operações de corte mais exigentes, incluindo torneamento duro e cortes interrompidos em materiais difíceis, como ligas de titânio e aços endurecidos. O cobalto também aparece em aços maraging em 7% a 12%, onde melhora o mecanismo de endurecimento por precipitação que fornece resistência ultra-alta.

Titânio, Nióbio e Boro: Elementos de Microliga com Impacto Descomunal

Algumas das adições de liga mais poderosas ao aço operam em concentrações mínimas, mas sua influência nas propriedades é significativa e bem documentada.

Titânio

O titânio é usado em concentrações de 0,01%–0,10% como um forte formador de carboneto e nitreto. Nos aços inoxidáveis, as adições de titânio (inoxidável Grau 321) estabilizam a liga contra a sensibilização – uma forma de esgotamento de cromo nos limites dos grãos que ocorre durante a soldagem e leva à corrosão intergranular. Nos aços HSLA, o titânio refina o tamanho do grão e contribui para o fortalecimento da precipitação, semelhante ao vanádio, mas operando em concentrações ainda mais baixas.

Nióbio (Colúmbio)

O nióbio é usado em concentrações tão baixas quanto 0,02%–0,05% e é talvez o elemento de microliga mais econômico disponível. Mesmo nesses níveis vestigiais, o nióbio retarda significativamente o crescimento dos grãos de austenita durante a laminação a quente e o forjamento, produzindo estruturas de grãos ferríticos mais finas no produto acabado. O tamanho de grão mais fino se traduz diretamente em melhor resistência ao escoamento e resistência superior ao impacto em baixas temperaturas – uma combinação de propriedades críticas para aços para dutos, aços estruturais offshore e placas de vasos de pressão. As classes de dutos modernos, como API X70 e X80, dependem fortemente da microliga de nióbio para atingir as especificações de resistência e tenacidade exigidas.

Boro

O boro é único entre os elementos de liga porque é eficaz em concentrações notavelmente baixas de apenas 0,0005%–0,003% (5 a 30 partes por milhão). Nesses níveis vestigiais, o boro segrega para os limites dos grãos da austenita e aumenta drasticamente a temperabilidade, retardando a nucleação da ferrita e da perlita durante o resfriamento. Uma adição de 30 ppm de boro a um aço de médio carbono pode aumentar a temperabilidade tão eficazmente quanto uma adição de 0,5% a 1,0% de cromo. Os aços tratados com boro são amplamente utilizados em fixadores forjados produzidos em massa, onde sua excelente temperabilidade permite que seções transversais menores sejam totalmente endurecidas por têmpera em água, reduzindo os custos da liga e mantendo a resistência.

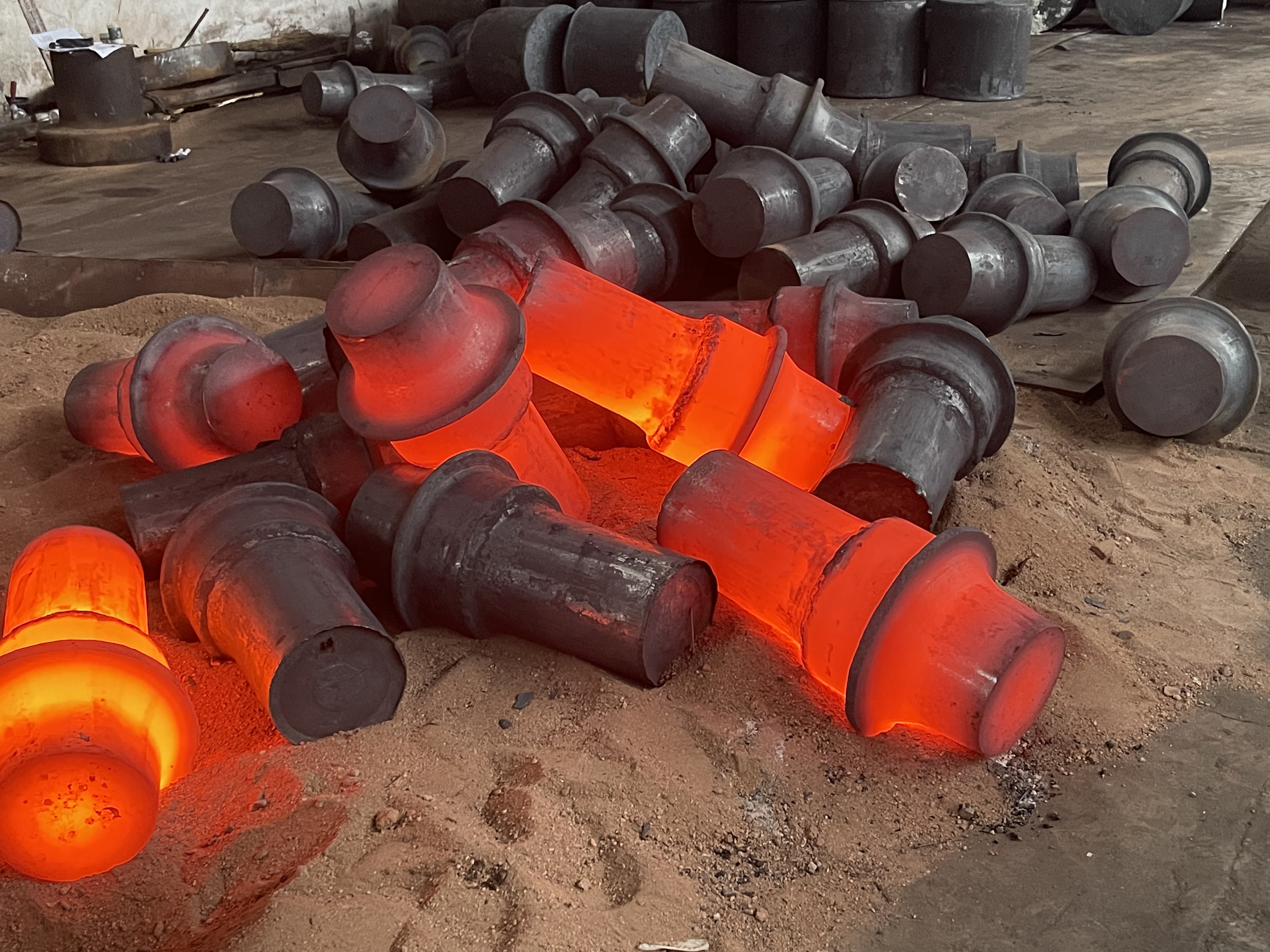

Como os elementos de liga afetam o comportamento do forjamento de aço

O forjamento do aço não é simplesmente uma questão de aquecimento e martelamento. A química da liga do aço controla fundamentalmente como o metal se comporta durante todas as etapas do processo de forjamento – desde o aquecimento do tarugo até o enchimento da matriz, e do resfriamento até o tratamento térmico final.

Forjabilidade e trabalhabilidade a quente

Forjabilidade refere-se à facilidade com que um aço pode ser deformado no formato desejado sem rachar ou rasgar. Os aços simples de baixo carbono (por exemplo, AISI 1020) têm excelente forjabilidade porque são macios, dúcteis e possuem amplas janelas de temperatura para trabalho a quente. À medida que o conteúdo da liga aumenta - particularmente com altos níveis de cromo, tungstênio ou carbono - a forjabilidade diminui porque os carbonetos da liga e os intermetálicos restringem o fluxo do plástico. Aços-ferramenta como D2 (12% Cr, 1,5% C) requerem controle de temperatura muito preciso durante o forjamento para evitar rachaduras na superfície.

Faixa de temperatura de forjamento

Cada liga de aço possui uma faixa de temperatura de forjamento recomendada. Exceder o limite superior causa fusão dos limites dos grãos (fusão incipiente) e danos irreversíveis. Cair abaixo do limite inferior aumenta o risco de forjamento na região bifásica, causando rasgos internos. Faixas típicas de temperatura de forjamento por tipo de liga:

Tratamento térmico pós-forjamento e química de ligas

A maioria das ligas de aço forjadas passam por tratamento térmico após o forjamento para atingir suas propriedades mecânicas finais. A química da liga determina qual ciclo de tratamento térmico é apropriado e como o aço responderá. Ligas de alta temperabilidade como 4340 podem ser temperadas em óleo a partir de temperaturas de austenitização em torno de 830°C e depois revenidas a 200°C–600°C para atingir combinações específicas de dureza, resistência à tração e resistência ao impacto. O teor de níquel, cromo e molibdênio em 4340 garante que mesmo peças forjadas de seção pesada com seções transversais superiores a 100 mm alcancem um endurecimento consistente, enquanto os aços carbono simples apresentariam uma queda significativa na dureza da superfície para o centro no mesmo tamanho de seção.

Classes comuns de ligas de aço e suas composições elementares

Compreender classes específicas e suas composições de liga preenche a lacuna entre a teoria e a prática. A tabela a seguir resume a composição química dos tipos de aço estrutural e de liga amplamente utilizados, muitos dos quais são básicos na indústria de forjamento de aço.

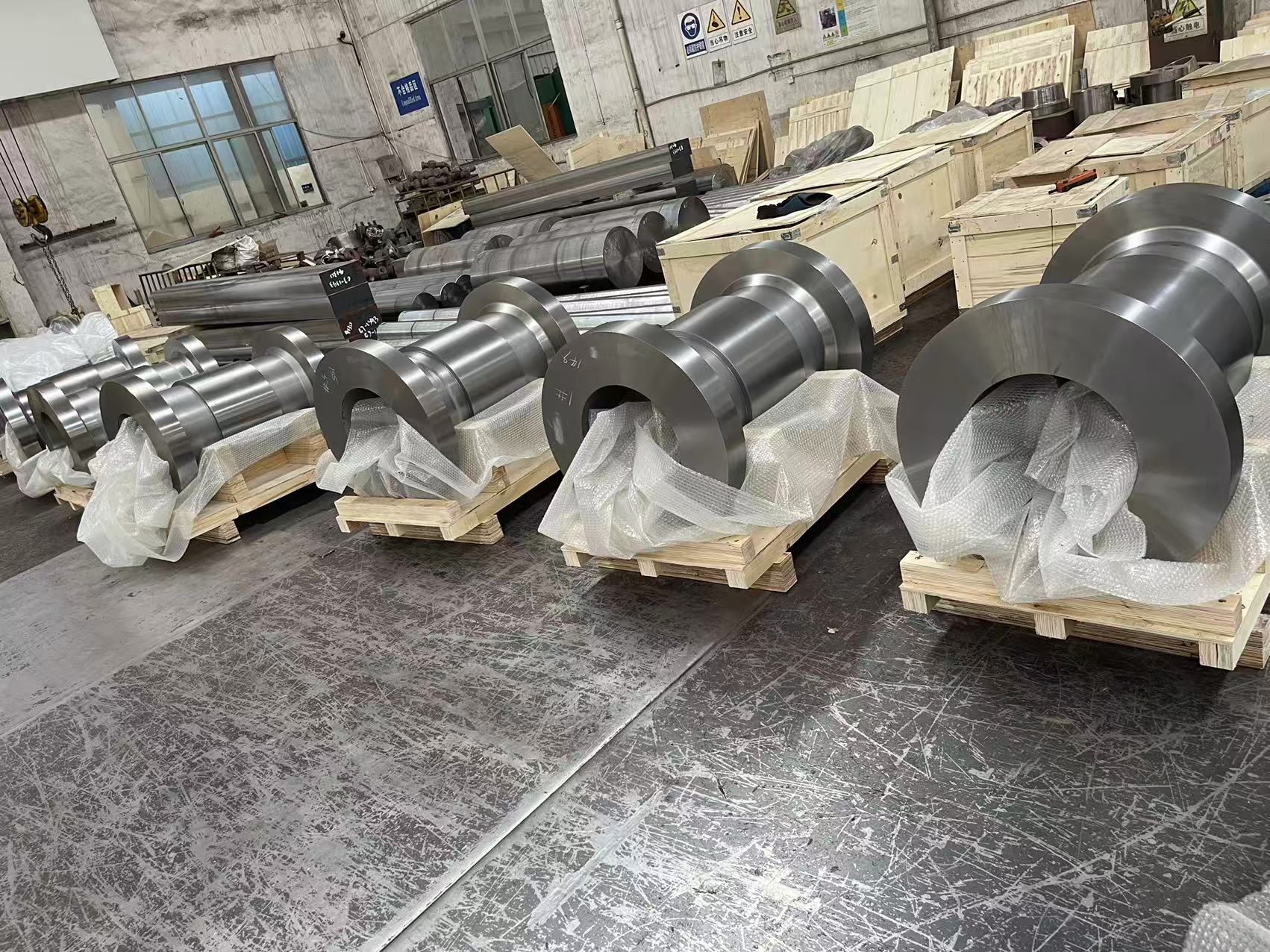

Escolhendo a liga de aço certa para componentes forjados

Selecionar a liga de aço certa para uma aplicação de forjamento é uma decisão de engenharia multivariável. O processo envolve equilibrar os requisitos de desempenho em serviço em relação à forjabilidade, tratabilidade térmica, usinabilidade, soldabilidade e custo. Raramente existe um único aço “melhor” para uma determinada aplicação – a seleção depende da combinação específica de tensões, temperaturas e ambientes que o componente encontrará.

As principais considerações na seleção de ligas para componentes forjados incluem:

• Tamanho da seção e temperabilidade: Forjados com seções transversais grandes requerem ligas de alta temperabilidade. AISI 4340 com sua combinação Ni-Cr-Mo é comumente especificado para componentes com seções críticas superiores a 75 mm porque mantém o endurecimento em seções pesadas.
• Vida de fadiga: Componentes sujeitos a cargas cíclicas – virabrequins, bielas, eixos – beneficiam-se de ligas de aço de grão fino com conteúdo de inclusão controlado. Práticas de aço limpo e desgaseificado a vácuo combinadas com microligas de vanádio ou nióbio produzem maior vida útil à fadiga.
• Serviço de temperatura elevada: Se a peça forjada operar em temperaturas acima de 400°C – discos de turbina, corpos de válvulas, coletores de escapamento – são necessários graus de cromo-molibdênio-vanádio ou superligas forjadas à base de níquel para resistir à fluência e manter a resistência.
• Resistência à corrosão: Ambientes marítimos ou de processamento químico exigem forjamentos de aço inoxidável. O aço inoxidável grau 316 é preferido ao 304 em ambientes ricos em cloreto devido ao seu teor de molibdênio, o que reduz substancialmente a suscetibilidade à corrosão por pites.
• Custo e disponibilidade: Ligas contendo altos níveis de níquel, cobalto ou molibdênio acarretam custos adicionais significativos. Os engenheiros frequentemente avaliam se um grau de liga inferior com tratamento térmico modificado pode atender às especificações ou se os aços HSLA microligados podem eliminar completamente o tratamento térmico pós-forja.

A capacidade da indústria de forjamento de aço de produzir peças com propriedades mecânicas consistentes em altos volumes de produção depende diretamente de uma química de liga bem controlada, combinada com um gerenciamento disciplinado do processo de forjamento. Ferramentas modernas de simulação permitem que engenheiros de forja modelem o fluxo do metal, o histórico de temperatura e a estrutura final do grão antes que uma única matriz seja cortada, usando o comportamento termodinâmico e mecânico conhecido da liga como entradas. Essa capacidade torna a seleção de ligas uma ciência cada vez mais precisa, em vez de um exercício empírico de tentativa e erro.
